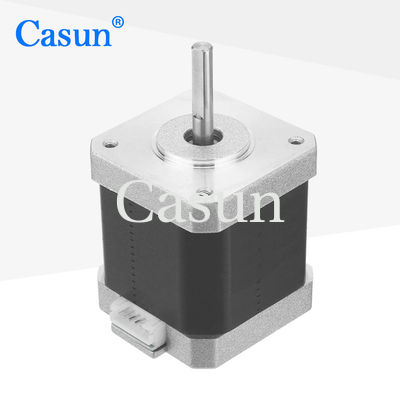

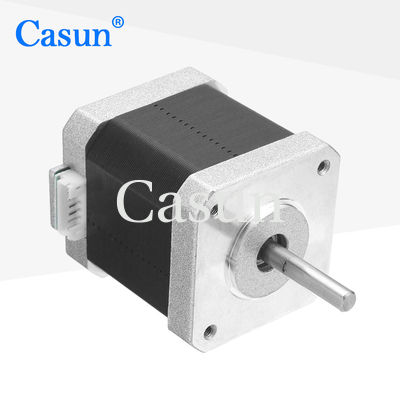

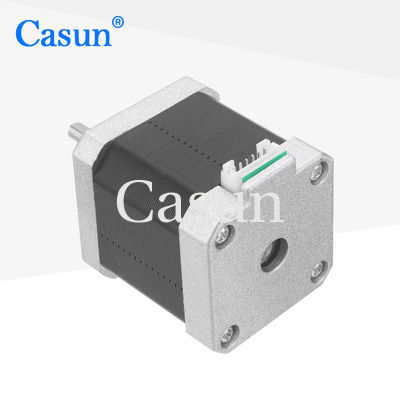

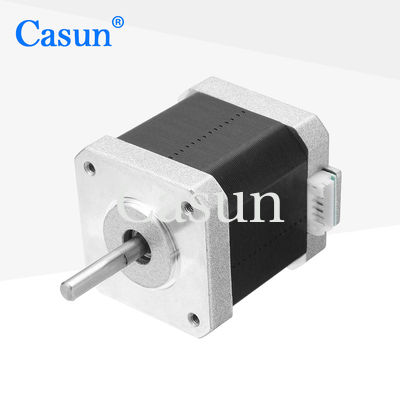

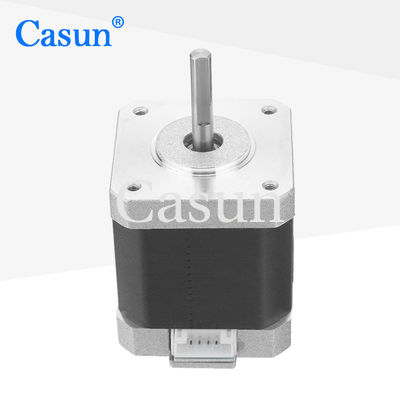

NEMA bifase 17 del motore passo a passo 48mm di Casun 480mNm 1,8 gradi

NEMA bifase 17 del motore passo a passo 48mm di Casun 480mNm 1,8 gradi

Marchio:	Casun
Numero di modello:	42SHD0425-24B
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

480mN.m

Attuale:

1.5a

Lunghezza del motore:

48 mm

Lancia:

Lunghezza piana di macinazione dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

motore passo a passo bifase 480mNm

NEMA 17 di 48mm 1

8 gradi

Descrizione di prodotto

Casun 480mNm Motore passo-passo a due fasi 48mm NEMA 17 1,8 grado

La serie di motori stepper ibridi da 42 mm fornisce una forte coppia di tenuta in una gamma di dimensioni. Quando viene utilizzato con un driver micro-stepping, riduce le vibrazioni e produce una maggiore risoluzione del passo. Scegli tra le versioni standard o richiedi configurazioni personalizzate per soddisfare le tue esigenze specifiche.

Caratteristiche chiave

Disponibile in versioni unipolari o bipolari
Disegnati per apparecchiature elettroniche industriali e applicazioni industriali ad alta tecnologia
Disponibile con configurazioni a singolo o doppio albero
Ricerca e sviluppo per la produzione di esperti
12 anni di esperienza in Cina con oltre 800 clienti serviti

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.5 A
Torsione di tenuta	480 mNm
Resistenza	20,0 ohm
Induttanza	20,8 mH
Inerzia del rotore	72 g-cm2
Peso del motore	0.38 kg
Numero di lead	4
Connessione	Bipolare

Aspetto e dimensioni

Specificativi di funzionamento

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Modelli disponibili

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze. Contenuti personalizzati includono ma non sono limitati a pozzi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, e altro ancora.

Opzioni disponibili

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante qui sotto per dirci i vostri requisiti e ottenere un preventivo personalizzato.

Ottenere una citazione
