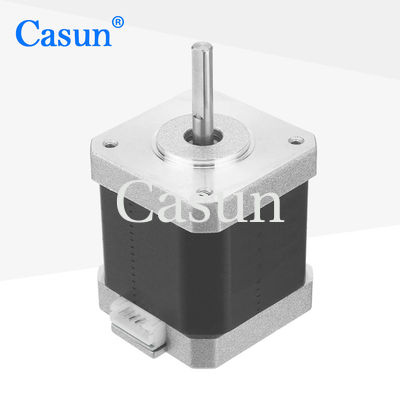

NEMA bipolare 17 di grado 42X42mm di coppia di torsione di altezza del】 del 【42SHD0407 1,8 Motore di punto ibrido per il corredo di CNC con la certificazione

NEMA bipolare 17 di grado 42X42mm di coppia di torsione di altezza del】 del 【42SHD0407 1,8 Motore di punto ibrido per il corredo di CNC con la certificazione

Marchio:	Casun
Numero di modello:	42SHD0407-24B
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

350mN.m

Attuale:

1.2A

Lunghezza del motore:

48 mm

Lancia:

Lunghezza piana di macinazione dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

42SHD0407 NEMA 17 Motore a passo ibrido

Descrizione di prodotto

La serie di motori passo a passo ibridi da 42 mm ha generalmente una potenza e una coppia più elevate rispetto a un motore passo a passo di grandi dimensioni.

Rispetto ai motori passo a passo di dimensioni più piccole, i motori passo a passo da 42 mm hanno in genere capacità di velocità di rotazione più elevate.

Caratteristiche:

La soluzione migliore sarà offerta dai nostri ingegneri in contatto con voi entro 48 ore
Per apparecchiature dell'industria ad alta tecnologia e dell'elettronica
Disponibile in versioni a singolo o doppio albero
Ricerca e sviluppo professionale
Fondata in Cina da 12 anni e ha servito più di 800 clienti

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.2 A
Torsione di tenuta	350 mN.m
Resistenza	2.2 ohm
Induttanza	20,8 mH
Inerzia del rotore	72 g-cm2
Peso del motore	0.38 kg
Numero di lead	4
Connessione	Bipolare

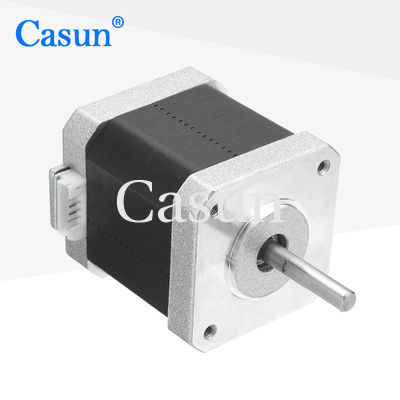

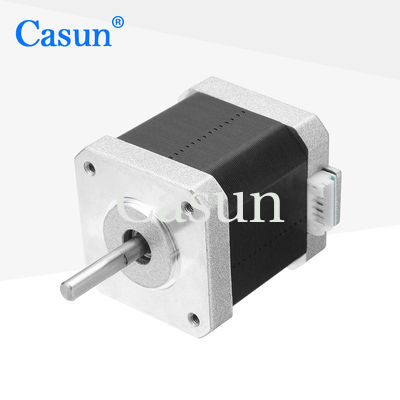

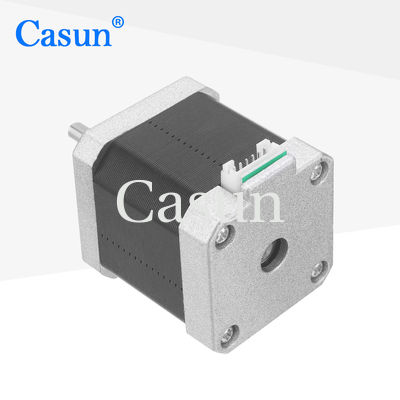

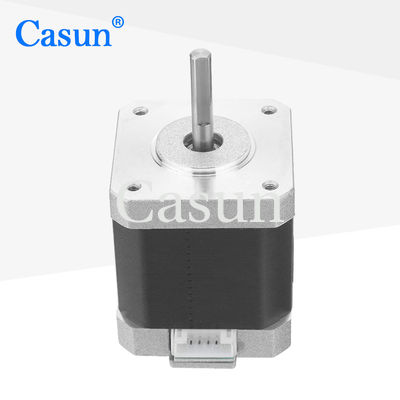

Apparizione

NEMA bipolare 17 di grado 42X42mm di coppia di torsione di altezza del】 del 【42SHD0407 1,8 Motore di punto ibrido per il corredo di CNC con la certificazione 0

Dimensioni

NEMA bipolare 17 di grado 42X42mm di coppia di torsione di altezza del】 del 【42SHD0407 1,8 Motore di punto ibrido per il corredo di CNC con la certificazione 1

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
