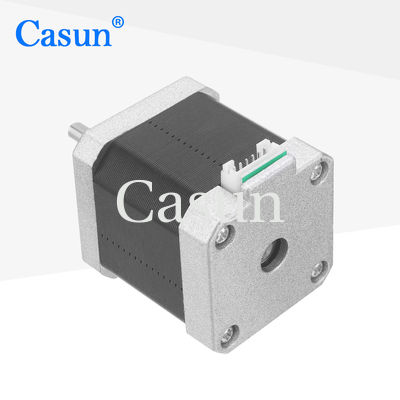

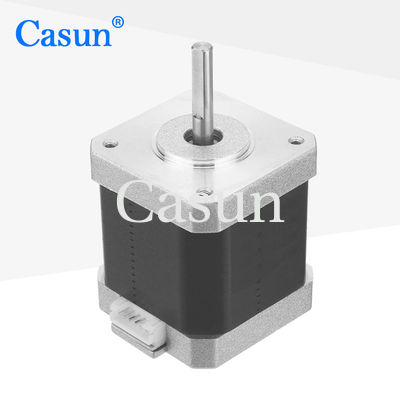

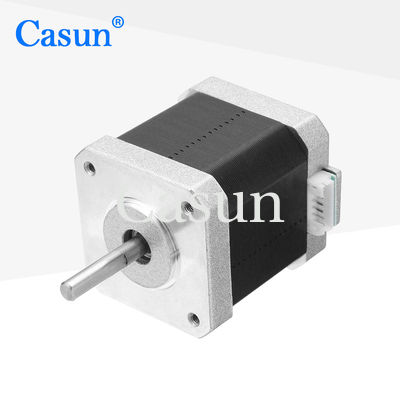

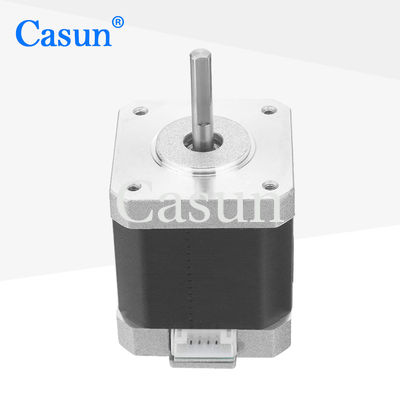

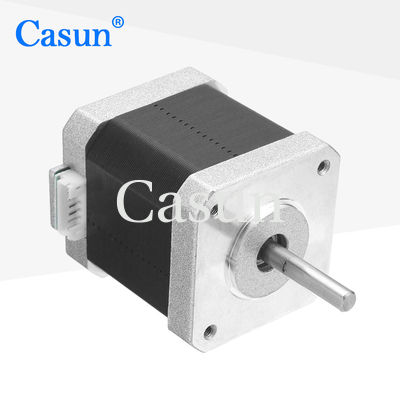

Grado 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm del】 1,8 del 【42SHD0438 NEMA 17 del motore passo a passo di 4 cavi bipolare

Grado 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm del】 1,8 del 【42SHD0438 NEMA 17 del motore passo a passo di 4 cavi bipolare

Marchio:	Casun
Numero di modello:	42SHD0438-30B
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

540mN.m

Attuale:

1.68A

Lunghezza del motore:

48 mm

Lancia:

Lunghezza piana di macinazione dell'asse 30mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore passo a passo a 4 fili

42SHD0438 Motore passo a passo

2.77V motore passo a passo

Descrizione di prodotto

La serie di motori stepper ibridi da 42 mm ha una coppia di uscita relativamente elevata e può mantenere una velocità elevata.

Il suo albero può sopportare carichi elevati ed è adatto a varie applicazioni come macchine per la stampa, attrezzature di automazione e robot.

Caratteristiche:

Ogni modello di motore passo a passo ha un uso in una varietà di situazioni.
Necessari spacciatori! !
Disponibile in versioni a singolo o doppio albero
Alta coppia e alta precisione
Fondata in Cina da 12 anni e ha servito più di 800 clienti

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.68 A
Torsione di tenuta	540 mN.m
Resistenza	1.65 ohm
Induttanza	20,8 mH
Inerzia del rotore	72 g-cm2
Peso del motore	0.38 kg
Numero di lead	4
Connessione	Bipolare

Apparizione

Grado 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm del】 1,8 del 【42SHD0438 NEMA 17 del motore passo a passo di 4 cavi bipolare 0

Dimensioni

Grado 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm del】 1,8 del 【42SHD0438 NEMA 17 del motore passo a passo di 4 cavi bipolare 1

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
