NEMA bifase 17 del】 del 【42SHD4217 un motore passo a passo bipolare di 1,8 di grado 1.0A 40mm cavi del corpo 4 con automazione industriale

NEMA bifase 17 del】 del 【42SHD4217 un motore passo a passo bipolare di 1,8 di grado 1.0A 40mm cavi del corpo 4 con automazione industriale

Marchio:	Casun
Numero di modello:	42SHD4217-21BH
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

380mN.m

Attuale:

1.0A

Lunghezza del motore:

40 mm

Lancia:

Lunghezza piana di macinazione dell'asse 21mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Automazione industriale Bipolar Stepper Motor

1.0A Motore passo-passo bipolare

4 fili Bipolar Stepper Motor

Descrizione di prodotto

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Alta coppia e alta precisione
Accettare la produzione a contratto
Disponibile in versioni a singolo o doppio albero
Ricerca e sviluppo professionale
Fondata in Cina da 12 anni e ha servito più di 800 clienti

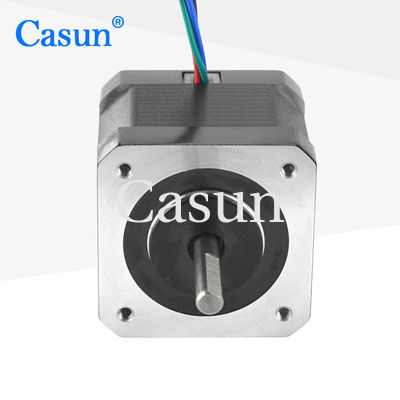

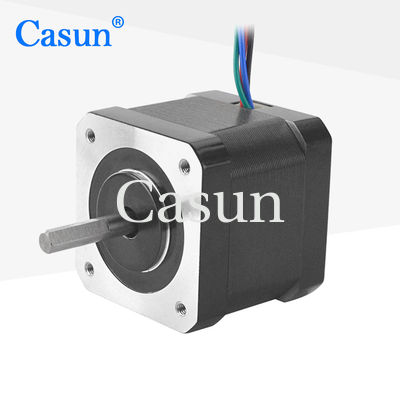

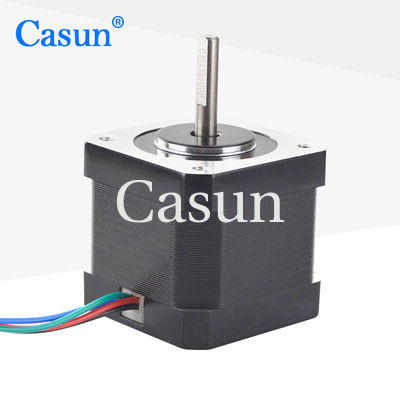

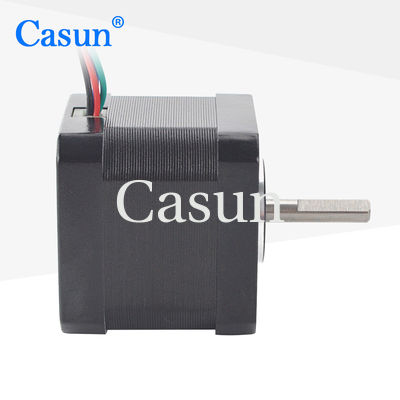

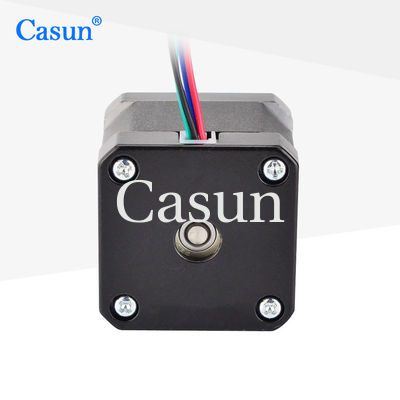

Apparizione

NEMA bifase 17 del】 del 【42SHD4217 un motore passo a passo bipolare di 1,8 di grado 1.0A 40mm cavi del corpo 4 con automazione industriale 0

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	40 mm
Numero di fasi	Fase 2
Corrente nominale	1.0 A
Torsione di tenuta	380 mN.m
Resistenza	20,3 ohm
Induttanza	50,0 mH
Inerzia del rotore	57 g-cm2
Peso del motore	0.24 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
