Fase di Casun 2 del】 del 【42SHD4002 1,8 corpo del motore facente un passo 34mm del NEMA 17 di grado con la certificazione del CE di iso

Fase di Casun 2 del】 del 【42SHD4002 1,8 corpo del motore facente un passo 34mm del NEMA 17 di grado con la certificazione del CE di iso

Marchio:	Casun
Numero di modello:	42SHD4002-24BH
moq:	1pc
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

La Cina

Certificazione:

CE,ROSH,ISO

Angelo di punto:

1.8°

Tenuta della coppia di torsione:

300mN.m

Attuale:

0.55A

Lunghezza del motore:

34mm

Asse:

Lunghezza piana di macinazione dell'asse 24mm

Customized:

The motor can be designed &manufactured with customized request.

Imballaggi particolari:

Cartone: 36x29x14cm

Evidenziare:

Carrozzeria da 34 mm NEMA 17 motore a gradini

2 fase NEMA 17 motore a passo

Descrizione di prodotto

La serie ibrida 42mm del motore passo a passo offre la coppia di torsione di tenuta potente in varie dimensioni.

Usi con un driver microstepping per ridurre la vibrazione e raggiungere il più alta risoluzione di punto.

Scelga una versione della linea di base o richieda la vostra propria configurazione su misura.

Caratteristiche:

Versioni bipolari o unipolari disponibili
Costruzione passo passo ibrida
Disponibile nelle versioni singole o doppie dell'asse
Il CE e RoHS hanno approvato
Personalizzazioni a richiesta

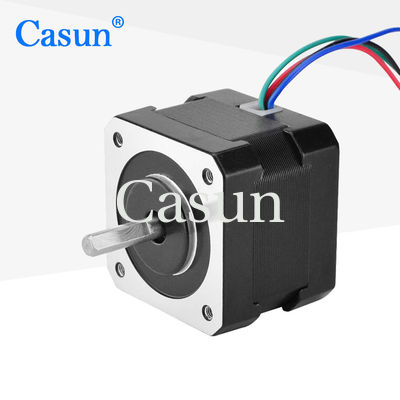

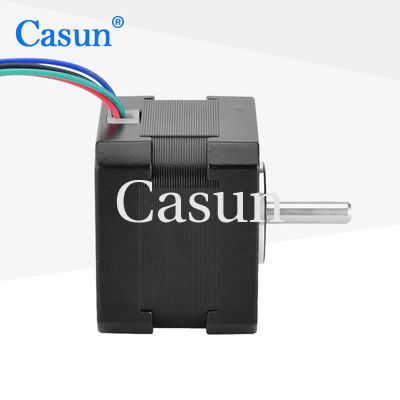

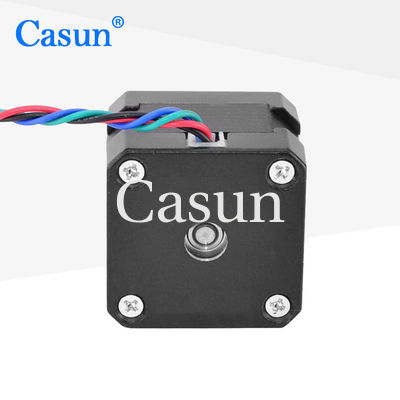

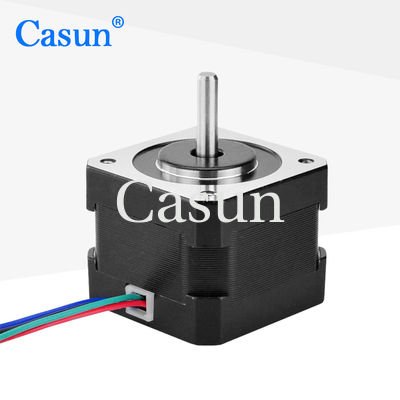

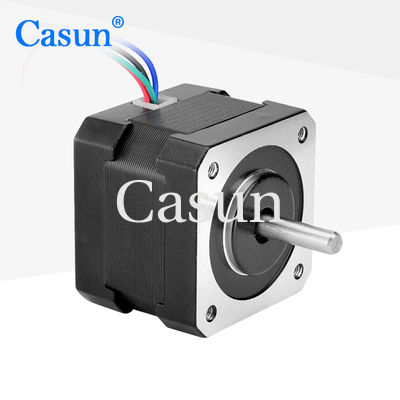

Aspetto

Fase di Casun 2 del】 del 【42SHD4002 1,8 corpo del motore facente un passo 34mm del NEMA 17 di grado con la certificazione del CE di iso 0

Dimensioni

Fase di Casun 2 del】 del 【42SHD4002 1,8 corpo del motore facente un passo 34mm del NEMA 17 di grado con la certificazione del CE di iso 1

Specifiche del motore

Angelo di punto	° 1,8
Dimensione di Fram	42 millimetri
Numero della fase	bifase
Corrente nominale	0,55 A
Tenuta della coppia di torsione	300 mN.m
Resistenza	22 ohm
Induttanza	28 MH
Inerzia del rotore	² 38 g-cm
Peso del motore	0,2 chilogrammi
Numero dei cavi	4
Collegamento	Bipolare

Specifiche di funzionamento

Angolo di punto: 1.8°

Temperatura massima: massimo 80°C

Temperatura ambiente: -20 °C a 50°C

Temperatura di stoccaggio -20: °C a 100°C

Gamma di umidità (%): 85% o di meno, senza condensazione

Isolamento del cavo del magnete: Classe B 130 grado C

Resistenza di isolamento: 100M Ohm a 500 VCC

Resistenza dielettrica: 500 VCC per 1 min

Curve di coppia di torsione

Submodels

Modello	Tenuta della coppia di torsione	Angolo di punto	Lunghezza del motore	Tipo di asse	Corrente nominale
42SHD4950	0.13N.m	1.8°	20mm	D Shaft-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	D Shaft-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	D Shaft-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	D Shaft-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	D Shaft-24mm	2.1A

Download

Se il nostro motore standard non può soddisfare le vostre esigenze,

possiamo personalizzare il motore secondo i vostri bisogni

Il contenuto su misura include ma non è limitato le assi speciali, i parametri d'avvolgimento, le dimensioni dell'installazione, i fili di piombo con i requisiti speciali, i connettori, ecc.

Opzioni:

Codificatore	Freno	Cambio	Asse

Clicchi prego «convincono il bottone di una citazione» qui sotto per dirci i vostri requisiti.
