4 fasi ibride NEMA 17 motore passo a passo 145mN.m 8 fili per dispositivo ottico

4 fasi ibride NEMA 17 motore passo a passo 145mN.m 8 fili per dispositivo ottico

Marchio:	Casun
Numero di modello:	42SHD8909-24
moq:	1pc
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

CE,ROSH,ISO

Angeli passo.:

10,8°

Torsione di tenuta:

145 mN.m

Corrente:

1.0A

Lunghezza del motore:

23 mm

Fabbricazione:

Lunghezza rotonda dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

8 fili NEMA 17 motore a passo

145mN.m NEMA 17 motore a passo

1.0A NEMA 17 Motore passo a passo

Descrizione di prodotto

Adatto per attrezzature di fascia alta e scenari industriali, può fornire un controllo più preciso e una coppia maggiore, rendendolo una scelta ideale per un controllo preciso del movimento.

Ci sono 4 avvolgimenti, e ogni fase ha anche due bobine.

Caratteristiche:

Personalizzazioni su richiesta
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
I nostri ingegneri saranno in contatto entro 48 ore per fornire la migliore soluzione
Ogni modello di motore passo può essere adatto a diversi scenari

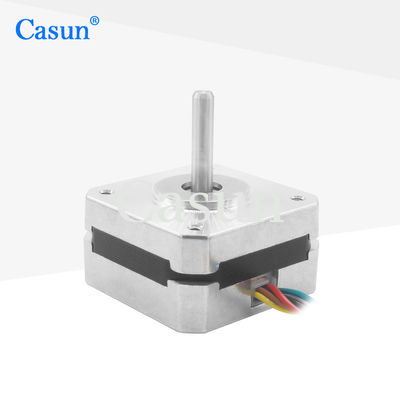

Apparizione

4 fasi ibride NEMA 17 motore passo a passo 145mN.m 8 fili per dispositivo ottico 0

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	40 mm
Numero di fasi	Fase 4
Corrente nominale	1.0 A
Torsione di tenuta	145 mNm
Resistenza	3.2 ohm
Induttanza	3.5 mH
Inerzia del rotore	15 g-cm2
Peso del motore	0.2 kg
Numero di lead	8
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
