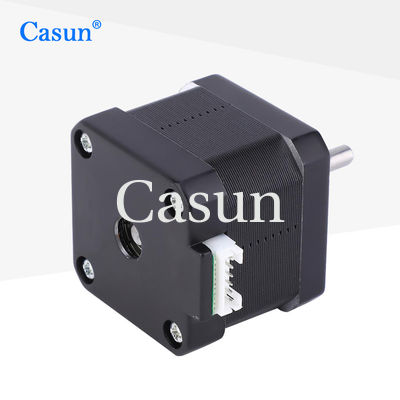

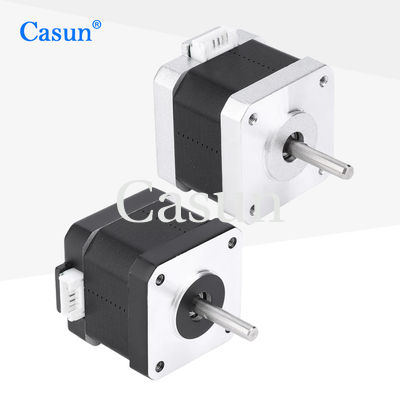

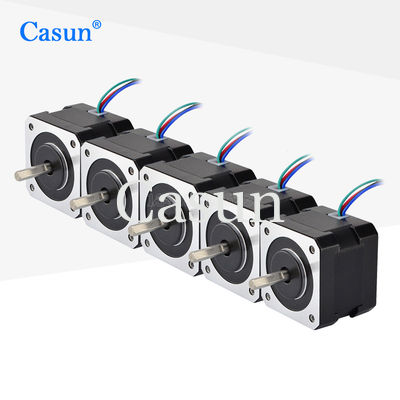

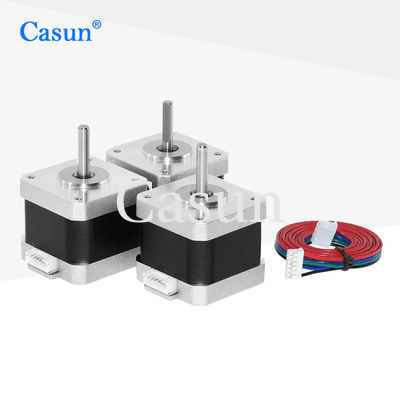

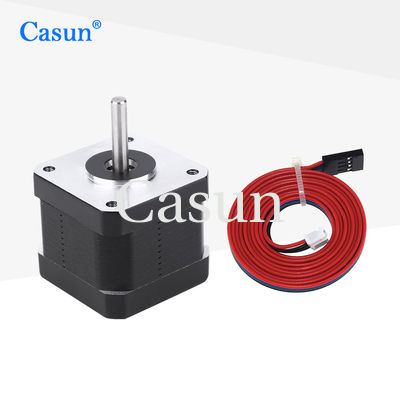

40 mm 2 fase 12V NEMA 17 motore passo a passo con temperatura ambiente da -20°C a 50°C

40 mm 2 fase 12V NEMA 17 motore passo a passo con temperatura ambiente da -20°C a 50°C

Marchio:	Casun
Numero di modello:	42SHD0231-24
moq:	1 pz
Prezzo:	$4-$8
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

300 mn.m

Attuale:

0.6A

Lunghezza del motore:

40 mm

Lancia:

Lunghezza 24 mm

Voltaggio:

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Rotore inerzia:

57 g-cm^2

Tensione nominale:

6 v

Peso:

0,24 chilogrammi

Coppia di torsione del dente d'arresto:

15mN.m

Lunghezza dell'albero:

24 mm

Numero dei cavi:

Fase:

Corrente nominale:

0,6 A

Induttanza di fase:

20 MH

Diametro dell'albero:

5 mm

Angolo del passo:

1,8 gradi

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

motore passo a passo del NEMA 17 di 40mm

Motore passo a passo da 12 V a 17 V

motore passo a passo del NEMA 17 bifasi

Descrizione di prodotto

Motore passo-passo NEMA 17 ibrido a 2 fasi da 40 mm e 12 V

La serie di motori passo-passo ibridi da 42 mm offre una potente coppia di mantenimento in una varietà di dimensioni. Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. Scegli una versione base o richiedi la tua configurazione personalizzata.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione ibrida del motore passo-passo
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Aspetto

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensione del telaio	40 mm
Numero di fasi	2 fasi
Corrente nominale	0,6 A
Coppia di mantenimento	300 mN.m
Resistenza	10 ohm
Induttanza	20 mH
Inerzia del rotore	57 g-cm²
Peso del motore	0,24 kg
Numero di conduttori	4
Connessione	Unipolare

Specifiche operative

Angolo di passo

1,2°

Temperatura massima

80°C massimo

Temperatura ambiente

-20°C a 50°C

Temperatura di stoccaggio

-20°C a 100°C

Intervallo di umidità

85% o inferiore, senza condensa

Isolamento del filo magnetico

Classe B 130°C

Resistenza di isolamento

100M Ohm a 500 VDC

Resistenza dielettrica

500 VDC per 1 minuto

Sottomodelli

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0,13N.m	1,8°	20mm	Albero a D - 20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	Albero a D - 20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	Albero a D - 20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	Albero a D - 24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	Albero a D - 24mm	2,1A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero
