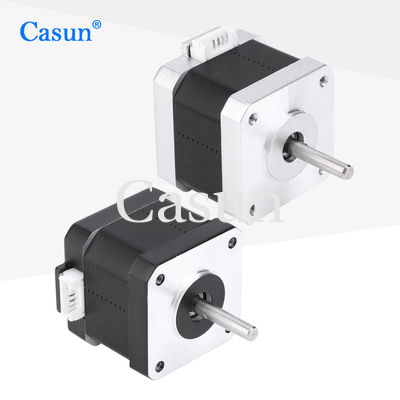

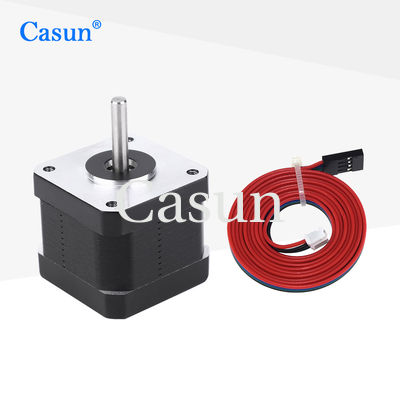

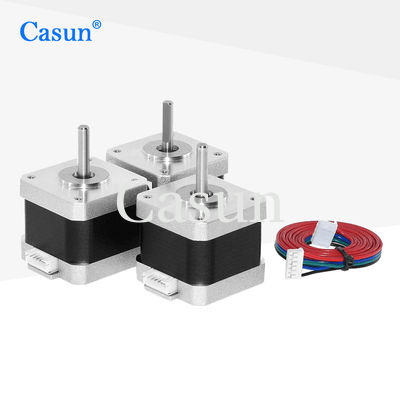

3 fasi di grado 1,2 nema 17 motore a passo ibrido 42x42x40 mm motori a corrente continua

3 fasi di grado 1,2 nema 17 motore a passo ibrido 42x42x40 mm motori a corrente continua

Marchio:	Casun
Numero di modello:	42SHD0201-24
moq:	1 pz
Prezzo:	$4-$8
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

300mN.m

Attuale:

0.8A

Lunghezza del motore:

40 mm

Lancia:

Lunghezza 24 mm

Voltaggio:

12V

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

motore a tre fasi nema 17 passo

42x42x40 mm nema 17 motore passo a passo

1.2 Grado NEMA 17 motore passo a passo

Descrizione di prodotto

3 Fase 1.2 Grado Nema 17 Motore a passo ibrido 42x42x40mm Motori a corrente continua

0.8A Motori per stadi 40mm 3 Fase 1.2 gradi ibrido 12V NEMA 17 ibrido motore passo. La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni. Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata. Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Apparizione

Dimensioni

Specifiche del motore

Angolo di passo	1.2°
Dimensione del fotogramma	40 mm
Numero di fasi	Fase 3
Corrente nominale	0.8 A
Torsione di tenuta	300 mNm
Resistenza	14 ohm
Induttanza	14 mH
Inerzia del rotore	57 g-cm2
Peso del motore	0.24 kg
Numero di lead	0
Connessione	Unipolare

Specificativi di funzionamento

Angolo di passo: 1,2°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20°C a 50°C

Temperatura di conservazione: -20°C a 100°C

Intervallo di umidità: 85% o meno, non condensante

Isolamento da filo magnetico: classe B 130°C

Resistenza di isolamento: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze. Contenuti personalizzati includono ma non sono limitati a pozzi speciali, parametri di avvolgimento, dimensioni di installazione, Cavi a piombo con requisiti speciali, connettori, ecc.

Opzioni disponibili

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.
