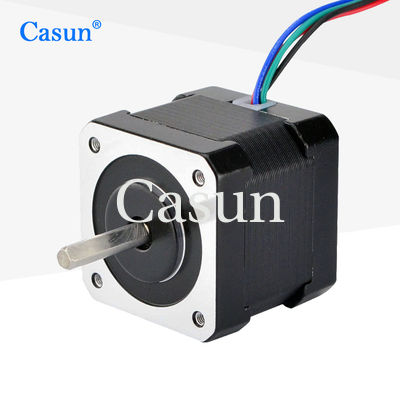

42x4240mm Nema 17 1.8 Grado 2 Fase 1.7A Dispositivo automatico passo motore
42*42*40mm Nema 17 motore a gradini 1,8 grado 2 fase 1.7A per la macchina 3D fai da te
La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.
Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.
Scegli una versione di base o richiedi la tua configurazione personalizzata.
Caratteristiche:
-
Disponibili versioni bipolari o unipolari
-
Costruzione a passo ibrido
-
Disponibile in versioni a singolo o doppio albero
-
Omologazione CE e RoHS
-
Personalizzazioni su richiesta
Apparizione
Dimensioni
Specifiche del motore
Settimo angelo.
|
10,8 °
|
Dimensione del telaio
|
40 mm
|
Numero di fasi
|
Fase 2
|
Corrente nominale
|
1.7 A
|
Torsione di tenuta
|
400 mN.m
|
Resistenza
|
2 ohm
|
Induttanza
|
3 mH
|
Inerzia del rotore
|
57 g-cm2
|
Peso del motore
|
00,3 kg
|
Numero di lead
|
4
|
Connessione
|
Bipolare
|
Specificativi di funzionamento
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Curve di coppia
Sotto-modelli
| Modello |
Torsione di tenuta |
Angolo di passo |
Lunghezza del motore |
Tipo di pozzo |
Corrente nominale |
| 42SHD4950 |
0.13N.m. |
10,8° |
20 mm |
D Flusso 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Flusso 20 mm |
0.4A |
| 42SHD0261 |
0.45N.m. |
10,8° |
40 mm |
D Flusso 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D Acciaio 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D Acciaio 24 mm |
2.1A |
Scarica
Se il nostro motore standard non puo' soddisfare le vostre esigenze,
Possiamo personalizzare il motore secondo le vostre esigenze
Il contenuto personalizzato comprende, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.
Domande frequenti
1- Chi siamo?
Siamo basati a Guangdong, Cina, a partire dal 2011, vendiamo al mercato interno ((63.00%), Europa occidentale ((12.00%), Nord America ((9.00%), Asia orientale ((8.00%), Europa settentrionale ((2.00%), Europa orientale ((00.00%),Asia sudorientale.00%), Oceania ((00.00%), Medio Oriente ((00.00%), Europa meridionale ((00.00%), Asia meridionale ((00.00%). Ci sono circa 51-100 persone nel nostro ufficio.
2. come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie;
Ispezione finale prima della spedizione.
3Cosa puoi comprare da noi?
Motore passo a passo, motore BLDC
4. perché dovresti comprare da noi e non da altri fornitori?
Siamo specializzati nella produzione e nella vendita di motori passo a passo da più di 11 anni.
5. quali servizi possiamo fornire?
Condizioni di consegna accettate: FOB, CFR, CIF, EXW, consegna espressa;
valuta di pagamento accettata:USD,CNY;
Tipo di pagamento accettato: T/T,L/C,D/P D/A;
Lingua parlata:inglese,cinese,giapponese
Opzioni:
Codatore
|
Freno
|
Casella di marcia
|
Fabbricazione
|
|
|
|
|
