Luogo di origine | Cina |
Marca | Casun |
Certificazione | CE,ROHS,ISO |
Numero di modello | 42SHD4034-20B1H |

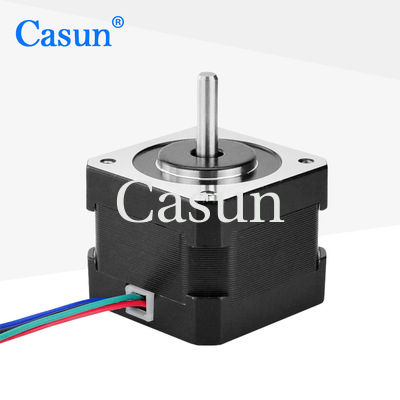

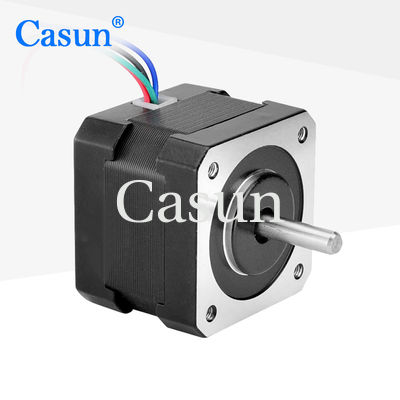

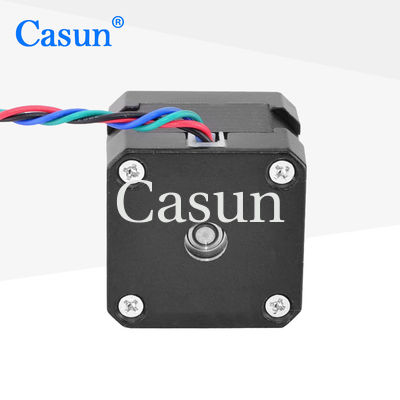

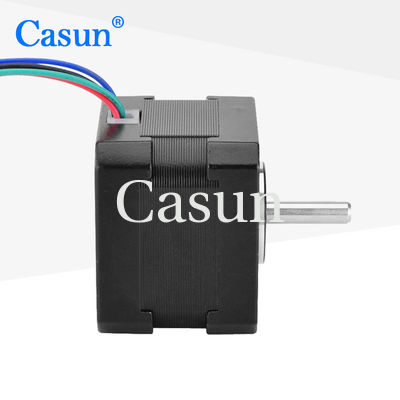

2 fase NEMA 17 motore passo a passo 1.0A 0.3N.M per tipo di robot
In stato stazionario, un motore passo a passo da 42 mm di solito ha solo bisogno di mantenere una piccola quantità di corrente per mantenere la sua posizione corrente.
Può essere utilizzato per vari tipi di robot, tra cui robot industriali, robot di servizio e robot medici, per controllare i movimenti articolari.
Caratteristiche:
Settimo angelo. |
10,8 ° |
Dimensione del telaio |
42 mm |
Numero di fasi |
Fase 2 |
Corrente nominale |
1.0 A |
Torsione di tenuta |
300 mNm |
Resistenza |
50,0 ohm |
Induttanza |
6.2 mH |
Inerzia del rotore |
38 g-cm2 |
Peso del motore |
0.2 kg |
Numero di lead |
4 |
Connessione |
Bipolare |
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Modello | Torsione di tenuta | Angolo di passo | Lunghezza del motore | Tipo di pozzo | Corrente nominale |
42SHD4950 | 0.13N.m. | 10,8° | 20 mm | D Flusso 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Flusso 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 10,8° | 40 mm | D Flusso 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D Acciaio 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D Acciaio 24 mm | 2.1A |
