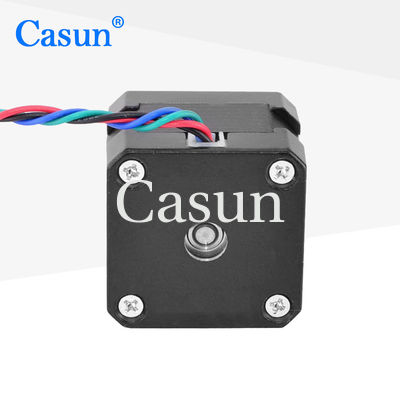

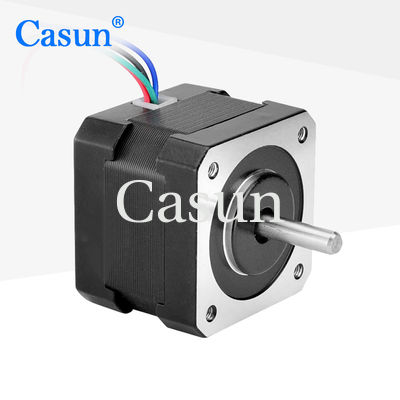

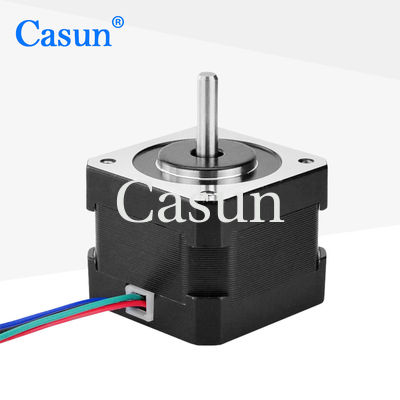

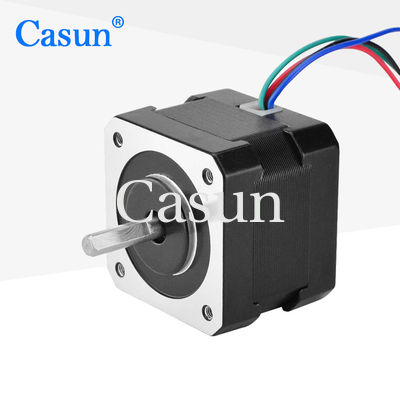

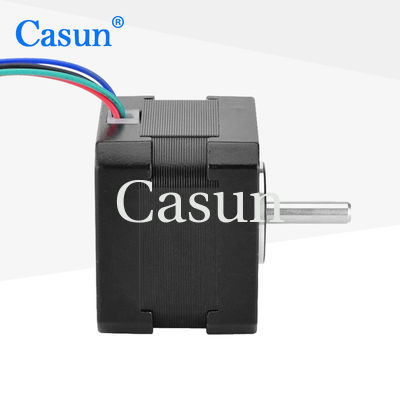

0.55A 0.3N.M NEMA 17 Motore a passo ibrido 34 mm Corpo per utensili a macchina CNC

0.55A 0.3N.M NEMA 17 Motore a passo ibrido 34 mm Corpo per utensili a macchina CNC

Marchio:	Casun
Numero di modello:	42SHD4002-24BH
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

300mN.m

Attuale:

0.55A

Lunghezza del motore:

34MM

Lancia:

Lunghezza piana di macinazione dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

0.55A Motore a passo ibrido

Motore passo-passo ibrido a corpo da 34 mm

Descrizione di prodotto

Motore passo-passo ibrido NEMA 17 da 0,55 A 0,3 N.m con corpo da 34 mm per macchine utensili CNC

Il motore passo-passo da 42 mm non richiede sensori esterni per il feedback di posizione durante il controllo, semplificando la progettazione del sistema e riducendo i costi. Controllo preciso della posizione senza sistema di feedback.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Opzioni di servizio personalizzate
Disponibile in versioni con albero singolo o doppio
Numerose certificazioni internazionali per apparecchiature high-tech e dell'industria elettronica
12 anni di attività in Cina con oltre 800 clienti serviti

Specifiche del motore

Angolo di passo	1,8°
Dimensioni del telaio	42 mm
Numero di fasi	2 fasi
Corrente nominale	0,55 A
Coppia di mantenimento	300 mN.m
Resistenza	22 ohm
Induttanza	28 mH
Inerzia del rotore	38 g-cm²
Peso del motore	0,2 kg
Numero di fili	4
Connessione	Bipolare

Aspetto

Dimensioni

Specifiche operative

Angolo di passo: 1,8°

Temperatura massima: 80°C massimo

Temperatura ambiente: da -20°C a 50°C

Temperatura di stoccaggio: da -20°C a 100°C

Intervallo di umidità: 85% o inferiore, non condensante

Isolamento del filo magnetico: Classe B 130°C

Resistenza di isolamento: 100M Ohm a 500 VDC

Rigidità dielettrica: 500 VDC per 1 minuto

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0,13 N.m	1,8°	20 mm	Albero a D - 20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	Albero a D - 20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	Albero a D - 20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	Albero a D - 24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	Albero a D - 24 mm	2,1 A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.
