Luogo di origine | Cina |
Marca | Casun |
Certificazione | CE,ROSH,ISO |
Numero di modello | 42SHB0504-24B |

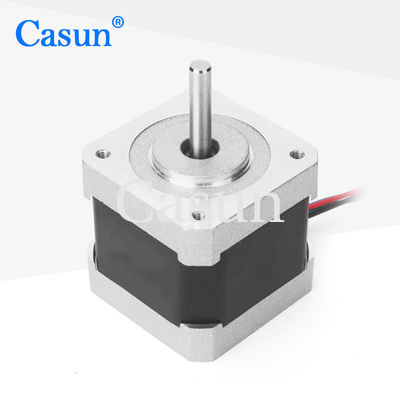

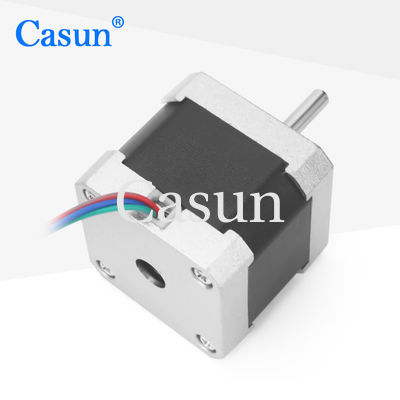

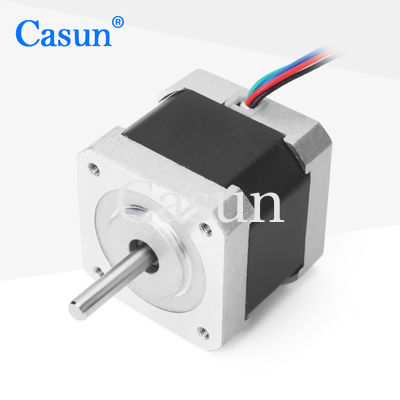

Casun Hybrid Stepper Motor NEMA 17 42x42x40mm 1.68A 300mN.m Bipolar Stepper Motor per stampante 3D
[42SHB0504] Motore stepper ibrido NEMA 17 42×42×40mm 1.5A con 4 fili per apparecchiature CNC
La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.
Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.
Scegli una versione di base o richiedi la tua configurazione personalizzata.
Caratteristiche:
Settimo angelo. |
10,8 ° |
Dimensione del telaio |
42 mm |
Numero di fasi |
Fase 2 |
Corrente nominale |
1.5 A |
Torsione di tenuta |
300 mN.m. |
Resistenza |
1.65 ohm |
Induttanza |
37 mH |
Inerzia del rotore |
72 g-cm2 |
Peso del motore |
0.38 kg |
Numero di lead |
4 |
Connessione |
Bipolare |
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Modello | Torsione di tenuta | Angolo di passo | Lunghezza del motore | Tipo di pozzo | Corrente nominale |
42SHD4950 | 0.13N.m. | 10,8° | 20 mm | D Flusso 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Flusso 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 10,8° | 40 mm | D Flusso 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D Acciaio 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D Acciaio 24 mm | 2.1A |
