Luogo di origine | Cina |
Marca | Casun |
Certificazione | CE,ROSH,ISO |
Numero di modello | 42SHB0801-20B |

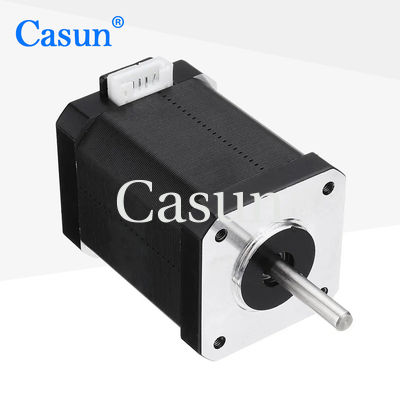

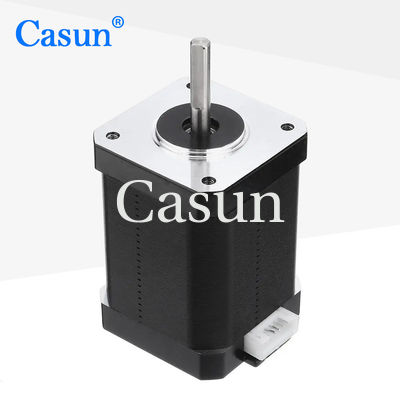

Motore stepper ibrido NEMA17 0,9 Grado 600mN.M Motore stepper 1.5A per apparecchiature di automazione
Casun motore stepper 600mN.m 5.45V DC Nema 17 motore stepper ibrido 42x42x60mm con prezzo di fabbrica
Grado: "0,9 gradi" si riferisce all'angolo di passo del motore passo.
Fase: "Fase 2" significa che il motore ha due avvolgimenti separati, noti anche come fasi, che vengono alimentati in una sequenza specifica per far ruotare il motore.
Tensione: "5,45 V CC" rappresenta la tensione raccomandata o nominale per il funzionamento del motore passo a passo.
Dimensione: "424260 mm" indica le dimensioni fisiche del motore.ma la dimensione dell'altezza di 60 mm suggerisce che questo particolare motore può essere leggermente più lungo della dimensione standard NEMA 17.
Torsione di tenuta: "600mN.m" rappresenta la coppia di tenuta del motore. La coppia di tenuta è la quantità di coppia che il motore può generare per mantenere la sua posizione quando non viene applicata una forza esterna.In questo caso, il motore ha una coppia di tenuta di 600 milliNewton-metri.
Caratteristiche:
Settimo angelo. |
00,9 ° |
Dimensione del telaio |
42 mm |
Numero di fasi |
Fase 2 |
Corrente nominale |
1.5 A |
Torsione di tenuta |
600 mNm |
Resistenza |
10,8 ohm |
Induttanza |
4.5 mH |
Inerzia del rotore |
72 g-cm2 |
Peso del motore |
0.46 kg |
Numero di lead |
4 |
Connessione |
Bipolare |
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Modello | Torsione di tenuta | Angolo di passo | Lunghezza del motore | Tipo di pozzo | Corrente nominale |
42SHD4950 | 0.13N.m. | 10,8° | 20 mm | D Flusso 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Flusso 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 10,8° | 40 mm | D Flusso 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D Acciaio 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D Acciaio 24 mm | 2.1A |
