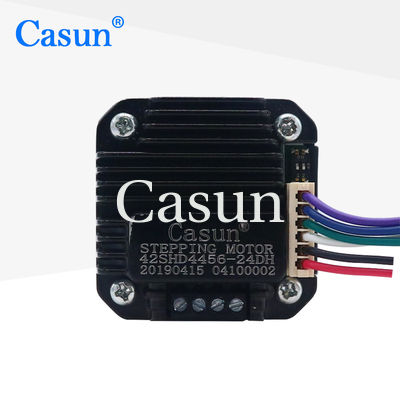

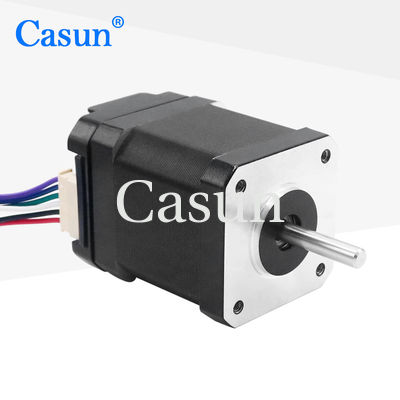

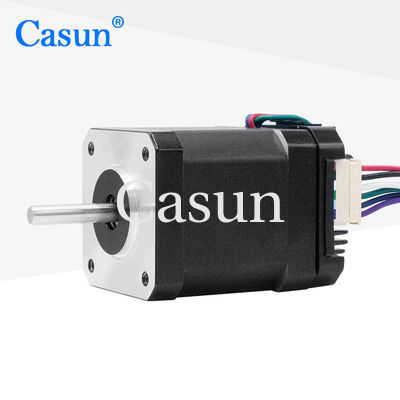

Casun motore stepper integrato 550mN.m 3.74V DC Nema 17 motore stepper ibrido 42x42x48mm con prezzo di fabbrica
Il motore integrato si riferisce a un sistema di motori che incorpora più componenti o funzioni in un'unica unità.controller, e elettronica di potenza, creando un sistema compatto e autonomo.
L'integrazione di questi componenti offre diversi vantaggi rispetto alle configurazioni di motori tradizionali, tra cui prestazioni migliorate, dimensioni e peso ridotti, installazione semplificata e maggiore efficienza.Integrando il motore con altri componenti, il sistema può essere ottimizzato per applicazioni specifiche, con conseguente migliore prestazione complessiva.
I motori integrati sono comunemente utilizzati in varie industrie e applicazioni, tra cui robotica, automazione, sistemi automobilistici, dispositivi medici e macchinari industriali.Si possono trovare in applicazioni come braccia robotiche, macchine CNC, veicoli elettrici, pompe, ventilatori e molti altri.
Caratteristiche:
-
Disponibili versioni bipolari o unipolari
-
Per apparecchiature dell'industria ad alta tecnologia e dell'elettronica
-
Disponibile in versioni a singolo o doppio albero
-
Fornire "certificazioni internazionali multiple"
-
Ricerca e sviluppo professionale
Apparizione
Dimensioni
Specifiche del motore
Settimo angelo.
|
10,8 °
|
Dimensione del telaio
|
42 mm
|
Numero di fasi
|
Fase 2
|
Corrente nominale
|
1.7 A
|
Torsione di tenuta
|
550 mNm
|
Resistenza
|
10,8 ohm
|
Induttanza
|
4.5 mH
|
Inerzia del rotore
|
2.2 g-cm2
|
Peso del motore
|
0.38 kg
|
Numero di lead
|
4
|
Connessione
|
Bipolare
|
Specificativi di funzionamento
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Curve di coppia
Sotto-modelli
| Modello |
Torsione di tenuta |
Angolo di passo |
Lunghezza del motore |
Tipo di pozzo |
Corrente nominale |
| 42SHD4950 |
0.13N.m. |
10,8° |
20 mm |
D Flusso 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Flusso 20 mm |
0.4A |
| 42SHD0261 |
0.45N.m. |
10,8° |
40 mm |
D Flusso 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D Acciaio 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D Acciaio 24 mm |
2.1A |
Scarica
Se il nostro motore standard non puo' soddisfare le vostre esigenze,
Possiamo personalizzare il motore secondo le vostre esigenze
Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.
Opzioni:
Codatore
|
Freno
|
Casella di marcia
|
Fabbricazione
|
|
|
|
|
Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
