NEMA 17 Motore stepper ibrido 2 fase 424221mm Corpo ultrasottile 9Ncm per kit CNC

NEMA 17 Motore stepper ibrido 2 fase 424221mm Corpo ultrasottile 9Ncm per kit CNC

Marchio:	Casun
Numero di modello:	42SHD4910-14B
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

90mN.m

Attuale:

1.0A

Lunghezza del motore:

21 mm

Lancia:

Lunghezza piana di macinazione dell'asse 14mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

424221mm NEMA 17 Motore a passo ibrido

9Ncm NEMA 17 motore a passo ibrido

9Ncm NEMA 17 motore passo a passo

Descrizione di prodotto

Motore passo-passo ibrido NEMA 17, 2 fasi, corpo ultrasottile 42x42x21mm, 9Ncm per kit CNC

Panoramica del prodotto

I motori passo-passo NEMA 17 hanno tipicamente costi inferiori, rendendoli molto attraenti in applicazioni sensibili ai costi. Utilizzare con un driver a micropasso per ridurre le vibrazioni e ottenere una maggiore risoluzione del passo.

Caratteristiche principali

Coppia elevata e alta precisione
Per apparecchiature dell'industria high-tech e dell'industria elettronica
Disponibile in versioni con albero singolo o doppio
Specialista professionista di soluzioni per la trasmissione
Il nostro team di ingegneri ti contatterà entro 48 ore per fornire la soluzione ottimale

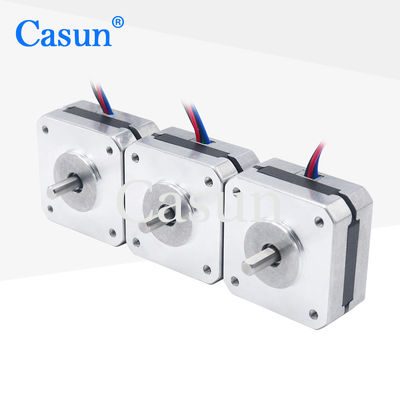

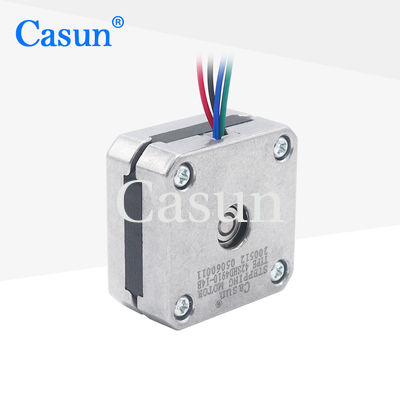

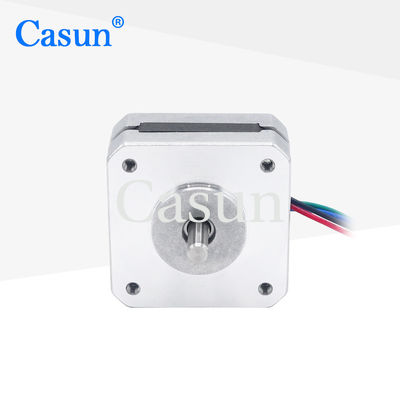

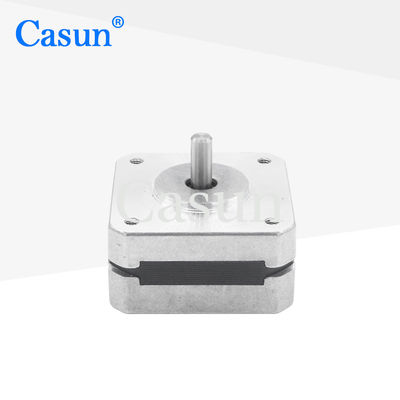

Aspetto

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensione del telaio	42 mm
Numero di fasi	2 fasi
Corrente nominale	1,0 A
Coppia di mantenimento	90 mN.m
Resistenza	3,3 ohm
Induttanza	3,0 mH
Inerzia del rotore	38 g-cm²
Peso del motore	0,2 kg
Numero di fili	4
Connessione	Bipolare

Specifiche operative

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0,13 N.m	1,8°	20 mm	Albero a D - 20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	Albero a D - 20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	Albero a D - 20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	Albero a D - 24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	Albero a D - 24 mm	2,1 A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.

Richiedi un preventivo
