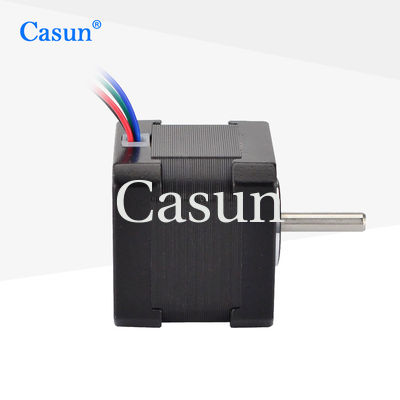

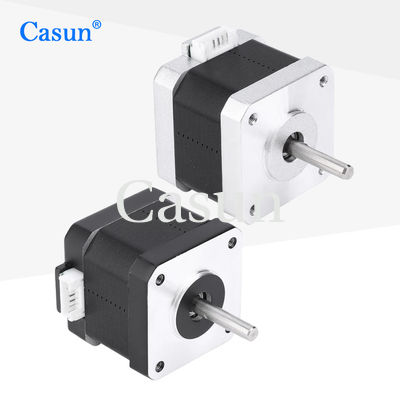

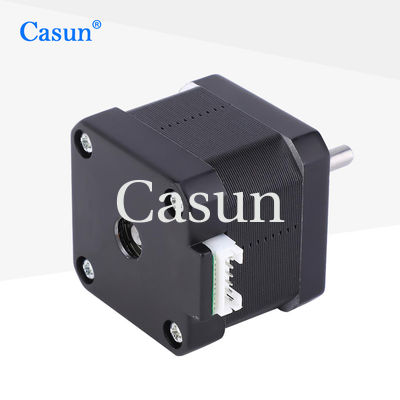

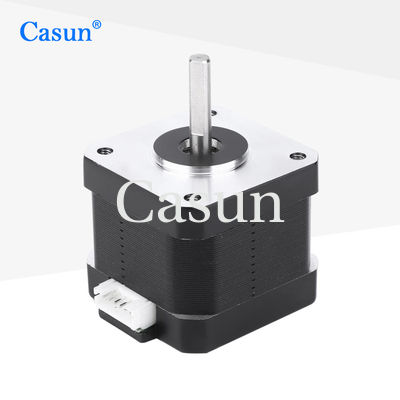

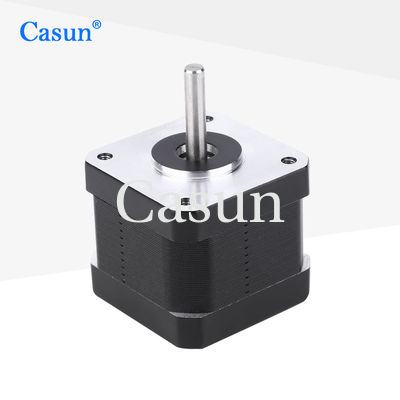

Nema 17 2 fase 1.8° 42*42*40mm Motore passo a passo 1.68A per braccio meccanico
La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.
Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.
Scegli una versione di base o richiedi la tua configurazione personalizzata.
Caratteristiche:
-
Disponibili versioni bipolari o unipolari
-
Costruzione a passo ibrido
-
Disponibile in versioni a singolo o doppio albero
-
Omologazione CE e RoHS
-
Personalizzazioni su richiesta
Apparizione
Dimensioni
Specifiche del motore
Settimo angelo.
|
10,8 °
|
Dimensione del telaio
|
42 mm
|
Numero di fasi
|
Fase 2
|
Corrente nominale
|
1.68 A
|
Torsione di tenuta
|
360 mN.m
|
Resistenza
|
1.65 ohm
|
Induttanza
|
3.2 mH
|
Inerzia del rotore
|
57 g-cm2
|
Peso del motore
|
0.24 kg
|
Numero di lead
|
4
|
Connessione
|
Bipolare
|
Specificativi di funzionamento
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Curve di coppia
Sotto-modelli
| Modello |
Torsione di tenuta |
Angolo di passo |
Lunghezza del motore |
Tipo di pozzo |
Corrente nominale |
| 42SHD4950 |
0.13N.m. |
10,8° |
20 mm |
D Flusso 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Flusso 20 mm |
0.4A |
| 42SHD0261 |
0.45N.m. |
10,8° |
40 mm |
D Flusso 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D Acciaio 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D Acciaio 24 mm |
2.1A |
Scarica
Se il nostro motore standard non puo' soddisfare le vostre esigenze,
Possiamo personalizzare il motore secondo le vostre esigenze
Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.
Domande frequenti
1- Chi siamo?
Siamo basati a Guangdong, Cina, a partire dal 2011, vendiamo al mercato interno ((63.00%), Europa occidentale ((12.00%), Nord America ((9.00%), Asia orientale ((8.00%), Europa settentrionale ((2.00%), Europa orientale ((00.00%),Asia sudorientale.00%), Oceania ((00.00%), Medio Oriente ((00.00%), Europa meridionale ((00.00%), Asia meridionale ((00.00%). Ci sono circa 51-100 persone nel nostro ufficio.
2. come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie;
Ispezione finale prima della spedizione.
3Cosa puoi comprare da noi?
Motore passo a passo, motore BLDC
4. perché dovresti comprare da noi e non da altri fornitori?
Siamo specializzati nella produzione e nella vendita di motori passo a passo da più di 11 anni.
5. quali servizi possiamo fornire?
Condizioni di consegna accettate: FOB, CFR, CIF, EXW, consegna espressa;
valuta di pagamento accettata:USD,CNY;
Tipo di pagamento accettato: T/T,L/C,D/P D/A,MoneyGram,PayPal,Western Union,Cash,Escrow;
Lingua parlata:inglese,cinese,giapponese
Opzioni:
Codatore
|
Freno
|
Casella di marcia
|
Fabbricazione
|
|
|
|
|
