motore facente un passo del NEMA 17 del braccio del robot 1.2A 1,8 gradi un'alta precisione di 2 fasi

motore facente un passo del NEMA 17 del braccio del robot 1.2A 1,8 gradi un'alta precisione di 2 fasi

Marchio:	Casun
Numero di modello:	42SHD0807-20B
moq:	1pc
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

La Cina

Certificazione:

CE,ROSH,ISO

Angelo di punto:

Tenuta della coppia di torsione:

550mN.m

corrente:

Lunghezza del motore:

Asse:

Lunghezza piana di macinazione dell'asse 20mm

Customized:

The motor can be designed &manufactured with customized request.

Imballaggi particolari:

Cartone: 36x29x14cm

Evidenziare:

Motore facente un passo del NEMA 17 del braccio del robot

NEMA 17 del braccio del robot 1.2A

Motore facente un passo del NEMA 17 1

Descrizione di prodotto

[42SHD0807-20B] 42x42x60mm 1,8 gradi 2 motore passo a passo del NEMA 17 di fase 1.2A per il robot con l'iso ROHS del CE

La serie ibrida 42mm del motore passo a passo offre la coppia di torsione di tenuta potente in varie dimensioni.

Usi con un driver microstepping per ridurre la vibrazione e raggiungere il più alta risoluzione di punto.

Scelga una versione della linea di base o richieda la vostra propria configurazione su misura.

Caratteristiche:

Alte coppia di torsione e alta precisione
Per l'attrezzatura di industria elettronica e di industria alta tecnologia
Disponibile nelle versioni singole o doppie dell'asse
Ha stabilito in Cina per 12 anni ed ha servito più di 800 clienti.
I nostri ingegneri saranno in tocco entro 48 ore per fornire la migliore soluzione

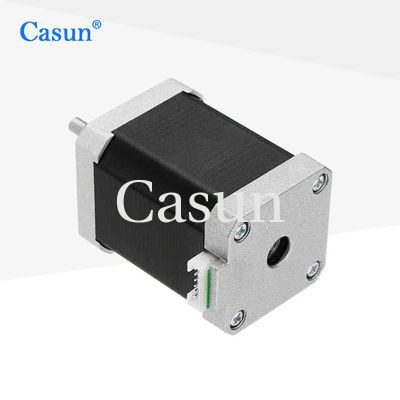

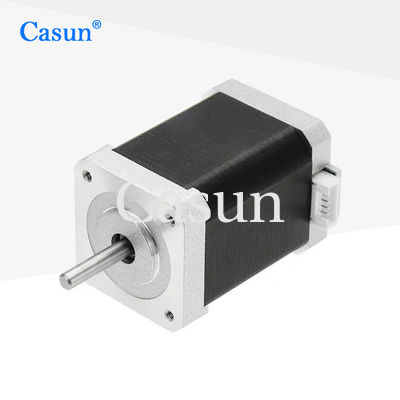

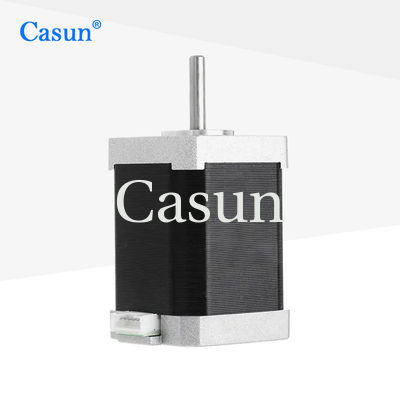

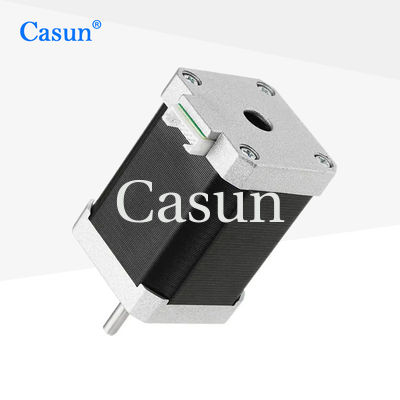

Aspetto

motore facente un passo del NEMA 17 del braccio del robot 1.2A 1,8 gradi un'alta precisione di 2 fasi 0

Dimensioni

motore facente un passo del NEMA 17 del braccio del robot 1.2A 1,8 gradi un'alta precisione di 2 fasi 1

Specifiche del motore

Angelo di punto	° 1,8
Dimensione di Fram	42 millimetri
Numero della fase	bifase
Corrente nominale	1,2 A
Tenuta della coppia di torsione	550 mN.m
Resistenza	2,4 ohm
Induttanza	5,8 MH
Inerzia del rotore	² 102 g-cm
Peso del motore	0,45 chilogrammi
Numero dei cavi	4
Collegamento	Bipolare

Specifiche di funzionamento

Angolo di punto: 1.8°

Temperatura massima: massimo 80°C

Temperatura ambiente: -20 °C a 50°C

Temperatura di stoccaggio -20: °C a 100°C

Gamma di umidità (%): 85% o di meno, senza condensazione

Isolamento del cavo del magnete: Classe B 130 grado C

Resistenza di isolamento: 100M Ohm a 500 VCC

Resistenza dielettrica: 500 VCC per 1 min

Curve di coppia di torsione

Submodels

Modello	Tenuta della coppia di torsione	Angolo di punto	Lunghezza del motore	Tipo di asse	Corrente nominale
42SHD4950	0.13N.m	1.8°	20mm	D Shaft-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	D Shaft-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	D Shaft-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	D Shaft-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	D Shaft-24mm	2.1A

Download

Se il nostro motore standard non può soddisfare le vostre esigenze,

possiamo personalizzare il motore secondo i vostri bisogni

Il contenuto su misura include ma non è limitato le assi speciali, i parametri d'avvolgimento, le dimensioni dell'installazione, i fili di piombo con i requisiti speciali, i connettori, ecc.

Opzioni:

Codificatore	Freno	Cambio	Asse

Clicchi prego «convincono il bottone di una citazione» qui sotto per dirci i vostri requisiti.
