1,8 42 ibrido del braccio meccanico del motore passo a passo 1.68A del NEMA 17 passo passo

1,8 42 ibrido del braccio meccanico del motore passo a passo 1.68A del NEMA 17 passo passo

Marchio:	Casun
Numero di modello:	42SHD0437-24BD
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

550mN.m

Attuale:

1.68A

Lunghezza del motore:

48 mm

Lancia:

Lunghezza piana di macinazione dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

1 8 42 motore passo a passo del NEMA 17

Motore passo a passo 1.68A del NEMA 17

Descrizione di prodotto

In una gamma di dimensioni, la serie di motori Hybrid Stepper da 42 mm fornisce una forte coppia di tenuta.

Per ridurre le vibrazioni e produrre una maggiore risoluzione di passo, utilizzare un driver micro-stepping.

Selezionare una versione standard o richiedere una versione appositamente configurata.

Caratteristiche:

Sono offerte versioni unipolari o bipolari.
Per apparecchiature elettroniche industriali e apparecchiature industriali ad alta tecnologia
Disponibile in varianti a singolo o doppio albero
Alta precisione e coppia
Con una storia di 12 anni in Cina e più di 800 clienti serviti

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.5 A
Torsione di tenuta	550 mNm
Resistenza	1.65 ohm
Induttanza	4.5 mH
Inerzia del rotore	72 g-cm2
Peso del motore	0.38 kg
Numero di lead	4
Connessione	Bipolare

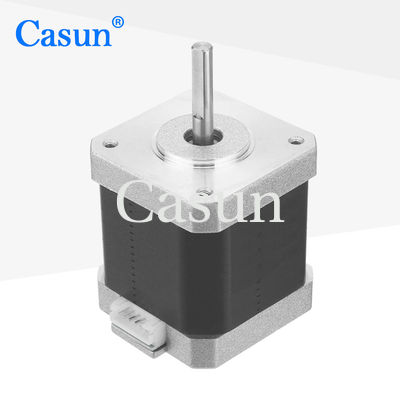

Apparizione

1,8 42 ibrido del braccio meccanico del motore passo a passo 1.68A del NEMA 17 passo passo 0

Dimensioni

1,8 42 ibrido del braccio meccanico del motore passo a passo 1.68A del NEMA 17 passo passo 1

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
