Il motore passo a passo NEMA 17 è utilizzato per regolazioni e posizionamenti di precisione, come il posizionamento della testa di stampa, il posizionamento della testa laser per le unità a disco ottico, ecc.
Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.
Caratteristiche:
-
Alta coppia e alta precisione
-
Accettare la produzione a contratto
-
Il nostro team di ingegneri ci raggiungerà entro 48 ore per fornire la soluzione ottimale.
-
Ricerca e sviluppo professionale
-
Fondata in Cina da 12 anni e ha servito più di 800 clienti

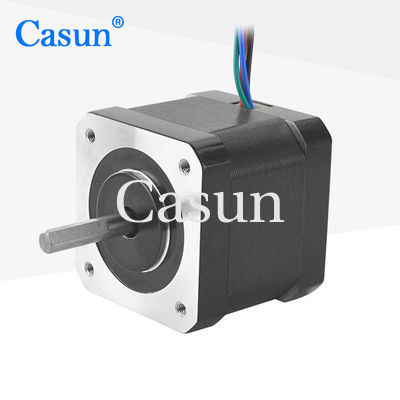

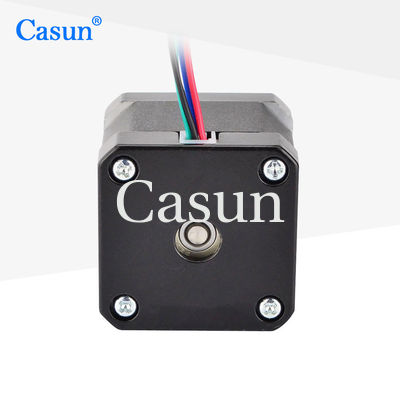

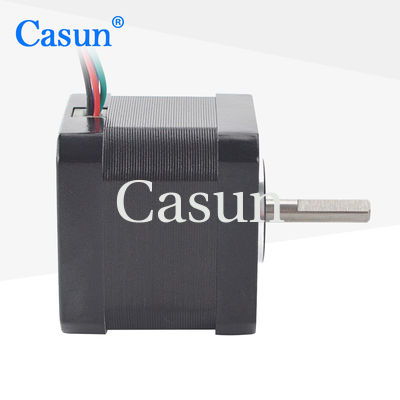

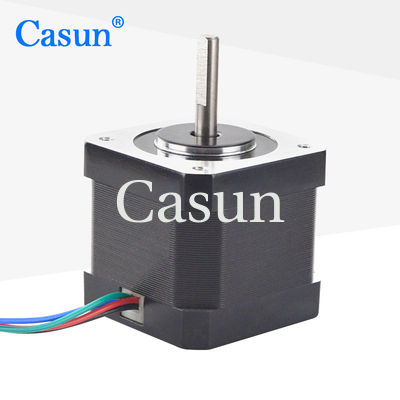

Apparizione
Dimensioni
Specifiche del motore
Settimo angelo.
|
10,8 °
|
Dimensione del telaio
|
40 mm
|
Numero di fasi
|
Fase 2
|
Corrente nominale
|
1.0 A
|
Torsione di tenuta
|
400 mN.m
|
Resistenza
|
12 ohm
|
Induttanza
|
20 mH
|
Inerzia del rotore
|
57 g-cm2
|
Peso del motore
|
0.24 kg
|
Numero di lead
|
4
|
Connessione
|
Bipolare
|
Specificativi di funzionamento
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Curve di coppia
Sotto-modelli
| Modello |
Torsione di tenuta |
Angolo di passo |
Lunghezza del motore |
Tipo di pozzo |
Corrente nominale |
| 42SHD4950 |
0.13N.m. |
10,8° |
20 mm |
D Flusso 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Flusso 20 mm |
0.4A |
| 42SHD0261 |
0.45N.m. |
10,8° |
40 mm |
D Flusso 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D Acciaio 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D Acciaio 24 mm |
2.1A |
Scarica
Se il nostro motore standard non puo' soddisfare le vostre esigenze,
Possiamo personalizzare il motore secondo le vostre esigenze
Il contenuto personalizzato comprende, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.
