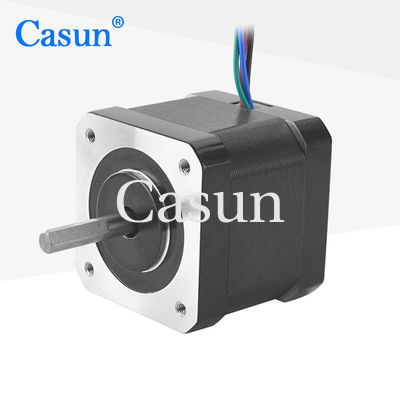

】 42X42X40mm del 【42SHD4249 1,8 gradi 2 motore passo a passo ibrido del NEMA 17 di fase utilizzato per automazione della casa

】 42X42X40mm del 【42SHD4249 1,8 gradi 2 motore passo a passo ibrido del NEMA 17 di fase utilizzato per automazione della casa

Marchio:	Casun
Numero di modello:	42SHD4249-22BH
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

500mN.m

Attuale:

1.0A

Lunghezza del motore:

40 mm

Lancia:

Lunghezza piana di macinazione dell'asse 22mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

42SHD4249 Motore a passo ibrido NEMA 17

Descrizione di prodotto

[42SHD4249] Motore passo-passo ibrido NEMA 17 da 42x42x40mm, 1.8 gradi, 2 fasi

La serie di motori passo-passo ibridi da 42 mm offre una potente coppia di mantenimento in una varietà di dimensioni. Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. Scegliere una versione base o richiedere la propria configurazione personalizzata.

Caratteristiche principali

Coppia elevata e alta precisione
Accetta produzione su contratto
Disponibile in versione albero singolo o doppio
Produzione professionale di ricerca e sviluppo
Fondata in Cina da 12 anni e ha servito oltre 800 clienti

Aspetto

Dimensioni

Specifiche del motore

Angolo di passo	1.8°
Dimensione del telaio	40 mm
Numero di fasi	2 fasi
Corrente nominale	1.0 A
Coppia di mantenimento	500 mN.m
Resistenza	6.5 ohm
Induttanza	13 mH
Inerzia del rotore	57 g·cm²
Peso del motore	0.3 kg
Numero di conduttori	4
Connessione	Bipolare

Specifiche operative

Angolo di passo	1.8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 min

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0.13 N·m	1.8°	20 mm	Albero a D - 20 mm	1.0 A
42SHD4003	0.26 N·m	1.8°	34 mm	Albero a D - 20 mm	0.4 A
42SHD0261	0.45 N·m	1.8°	40 mm	Albero a D - 20 mm	1.68 A
42SHD4425	0.59 N·m	1.8°	48 mm	Albero a D - 24 mm	2.0 A
42SHD4813	0.8 N·m	1.8°	60 mm	Albero a D - 24 mm	2.1 A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore secondo i tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.
