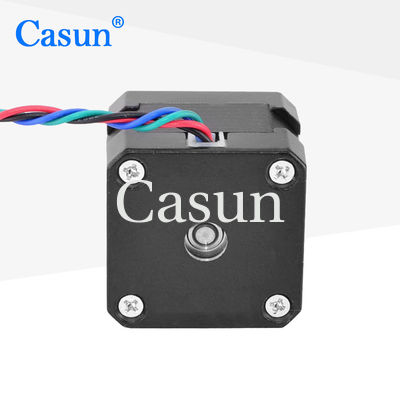

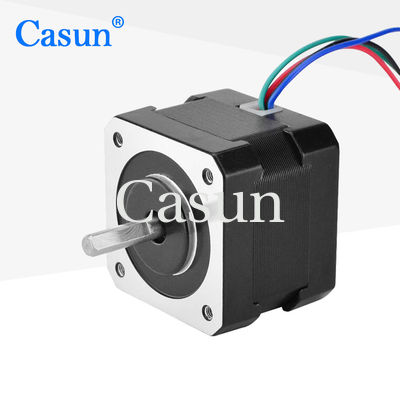

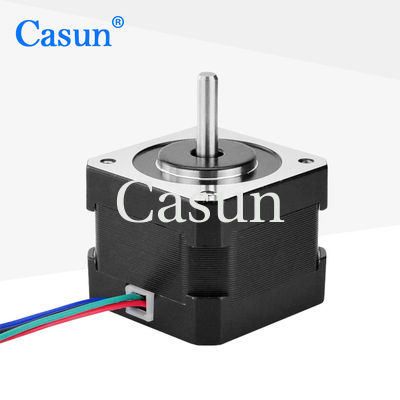

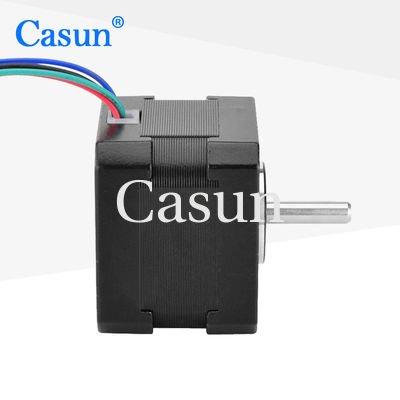

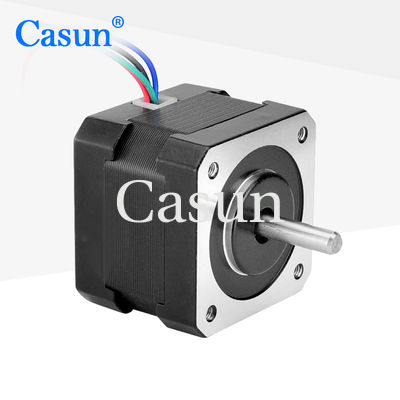

42x42x34mm 2 Fase 1.8 Grado Nema 17 Motore passo a passo 12V DC con CE per Robot

42x42x34mm 2 Fase 1.8 Grado Nema 17 Motore passo a passo 12V DC con CE per Robot

Marchio:	Casun
Numero di modello:	42SHD4077-24BH
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

192mN.m

Attuale:

0.24A

Lunghezza del motore:

34MM

Lancia:

Lunghezza piana di macinazione dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo a passo 12V NEMA 17

Descrizione di prodotto

42x42x34mm 2 Fase 1.8 Grado Nema 17 Motore passo a passo 12V DC con CE per Robot

Il motore passo a passo NEMA 17 può fornire un controllo del movimento molto preciso, con una risoluzione passo a passo fino a micrometri.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Ognuno dei nostri modelli di motore passo è adatto per una vasta gamma di applicazioni
Siamo disponibili per diverse opzioni di produzione a contratto
Omologazione CE e RoHS
Personalizzazioni su richiesta

Apparizione

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	42 mm
Numero di fasi	Fase 2
Corrente nominale	0.24 A
Torsione di tenuta	192 mNm
Resistenza	50 ohm
Induttanza	55 mH
Inerzia del rotore	38 g-cm2
Peso del motore	0.2 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20°C a 50°C
Temperatura di conservazione: -20°C a 100°C
Intervallo di umidità: 85% o meno, non condensante
Isolamento da filo magnetico: classe B 130°C
Resistenza di isolamento: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Dati sulla curva di coppia disponibili su richiesta.

Modelli disponibili

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con esigenze particolari, connettori, ecc.

Opzioni disponibili

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.

Ottenere una citazione
