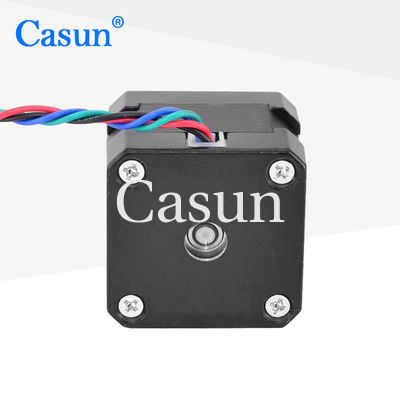

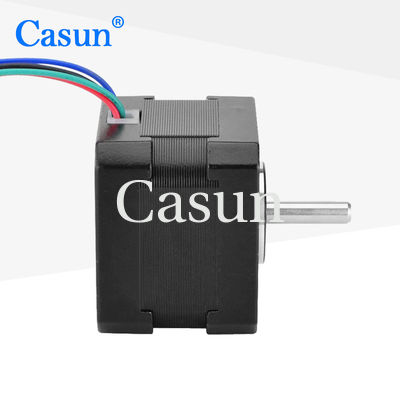

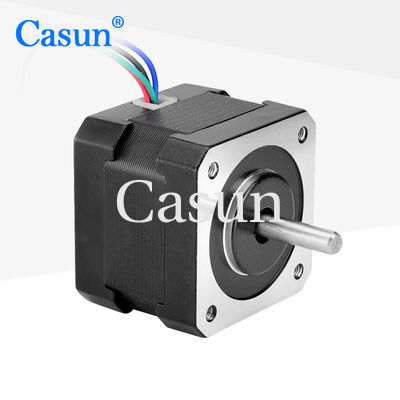

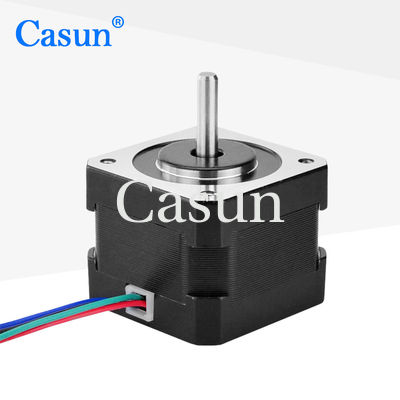

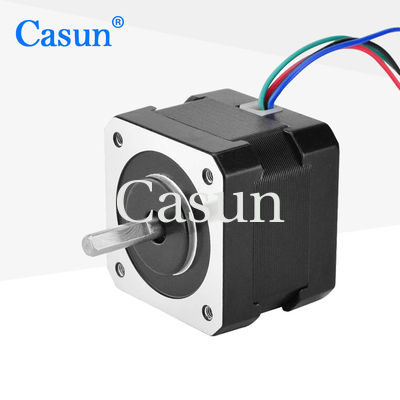

Ibrido NEMA 17 motore passo a passo ad alta coppia 320mN.m 4 conduttori con CE ROHS

Ibrido NEMA 17 motore passo a passo ad alta coppia 320mN.m 4 conduttori con CE ROHS

Marchio:	Casun
Numero di modello:	42SHD4079-24BH
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

320mN.m

Attuale:

1.33A

Lunghezza del motore:

34MM

Lancia:

Lunghezza piana di macinazione dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

4 conduttori NEMA 17 motore passo

CE ROHS NEMA 17 Motore passo a passo

Motore passo a passo NEMA 17 ad alta coppia

Descrizione di prodotto

Motore passo-passo ibrido NEMA 17 alta coppia 320mN.m 4 fili con CE ROHS

Panoramica del prodotto

La piattaforma di posizionamento di precisione NEMA 17 nella produzione elettronica, nella lavorazione dei semiconduttori e nelle apparecchiature ottiche. Utilizzato nei macchinari tessili per controllare la tensione dei filati, l'alimentazione dei tessuti e il posizionamento delle forbici.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Forniamo servizi su misura e diamo il benvenuto alla produzione su contratto
Il nostro team di ingegneri ti contatterà entro 48 ore per fornire la soluzione ottimale
Approvato CE e RoHS
Personalizzazioni su richiesta

Specifiche del motore

Angolo di passo	1,8°
Dimensioni del telaio	42 mm
Numero di fasi	2 fasi
Corrente nominale	1,33 A
Coppia di mantenimento	320 mN.m
Resistenza	2,7 ohm
Induttanza	4,2 mH
Inerzia del rotore	38 g-cm²
Peso del motore	0,2 kg
Numero di fili	4
Connessione	Bipolare

Aspetto e dimensioni

Specifiche operative

Angolo di passo	1,8°
Temperatura massima di esercizio	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Sottomodelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0,13 N.m	1,8°	20 mm	Albero a D - 20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	Albero a D - 20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	Albero a D - 20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	Albero a D - 24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	Albero a D - 24 mm	2,1 A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero

Richiedi un preventivo

Si prega di fare clic sul pulsante "Richiedi un preventivo" sopra per comunicarci le tue esigenze.
