NEMA bifase 17 del】 del 【42SHD0001 1,8 gradi di dc 34mm di 26N.cm 0.4A 12V un motore passo a passo bipolare di 4 cavi

NEMA bifase 17 del】 del 【42SHD0001 1,8 gradi di dc 34mm di 26N.cm 0.4A 12V un motore passo a passo bipolare di 4 cavi

Marchio:	Casun
Numero di modello:	42SHD0001-24
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

260mN.m

Attuale:

0.4a

Lunghezza del motore:

34MM

Lancia:

Lunghezza rotonda dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore passo a passo 12V NEMA 17

4 fili NEMA 17 motore passo a passo

motore passo a passo del NEMA 17 bifasi

Descrizione di prodotto

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

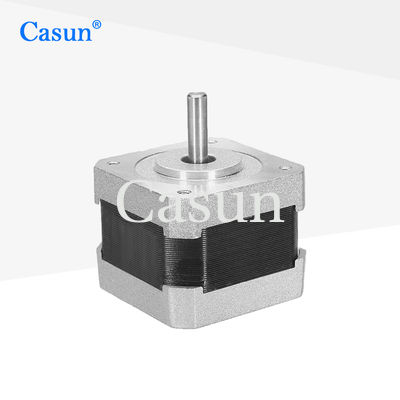

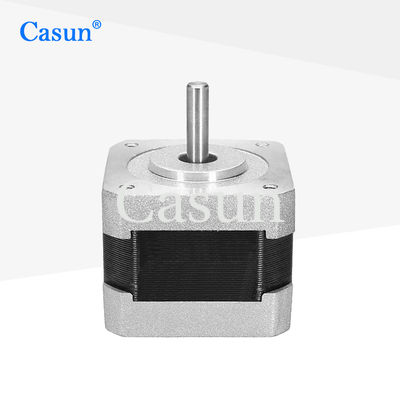

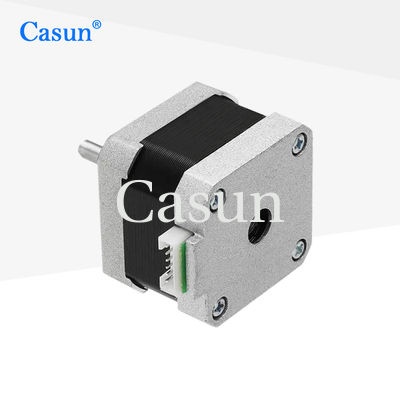

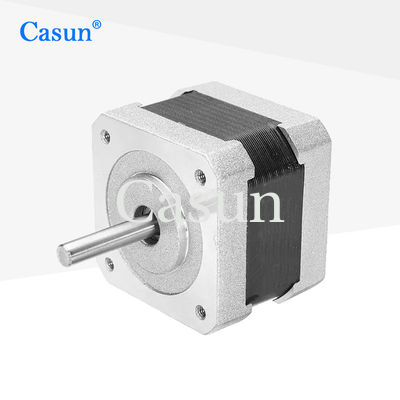

Apparizione

NEMA bifase 17 del】 del 【42SHD0001 1,8 gradi di dc 34mm di 26N.cm 0.4A 12V un motore passo a passo bipolare di 4 cavi 0

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	0.4 A
Torsione di tenuta	260 mN.m
Resistenza	30 ohm
Induttanza	37 mH
Inerzia del rotore	38 g-cm2
Peso del motore	0.2 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
