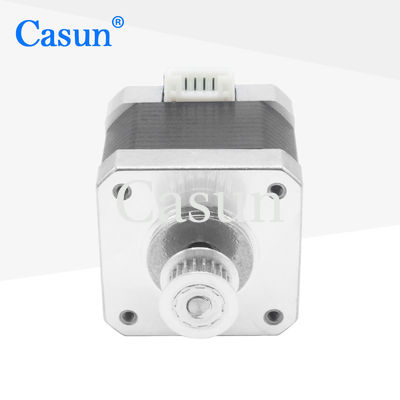

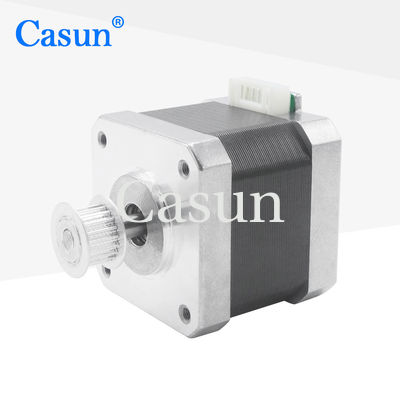

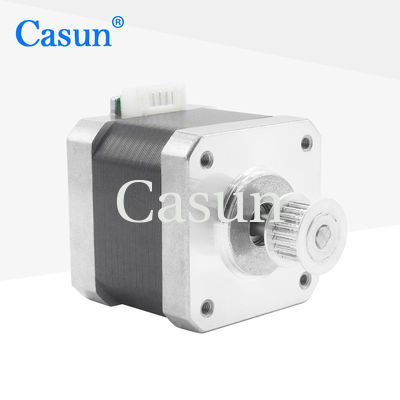

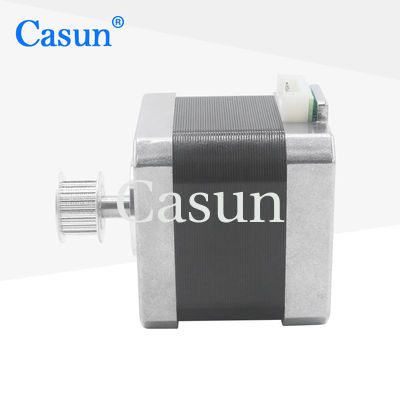

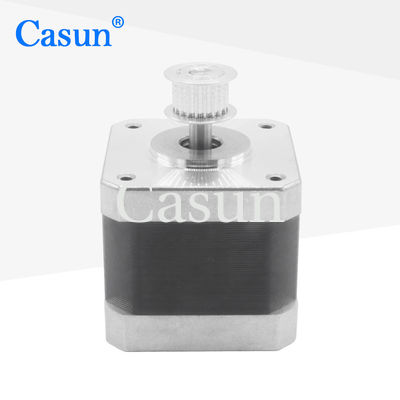

Motore passo a passo ibrido del NEMA 17 del】 42x42x40mm del 【42SHD0229 con l'ingranaggio 0.38Nm per la stampante di asse 3D di XYZ

Motore passo a passo ibrido del NEMA 17 del】 42x42x40mm del 【42SHD0229 con l'ingranaggio 0.38Nm per la stampante di asse 3D di XYZ

Marchio:	Casun
Numero di modello:	42SHD0229-18A
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

360mN.m

Attuale:

1.68A

Lunghezza del motore:

40 mm

Lancia:

Lunghezza rotonda dell'asse 18mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

42SHD0229 Motore a passo ibrido NEMA 17

0.38Nm NEMA 17 Motore a passo ibrido

Descrizione di prodotto

[42SHD0229] Motore passo-passo ibrido NEMA 17 da 42x42x40mm con ingranaggio 0.38Nm per asse XYZ stampante 3D

La serie di motori passo-passo ibridi da 42 mm offre una potente coppia di mantenimento in una varietà di dimensioni. Utilizzare con un driver di micropasso per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. Scegli una versione base o richiedi la tua configurazione personalizzata.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione a motore passo-passo ibrido
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Aspetto e dimensioni

Specifiche del motore

Angolo di passo	1.8°
Dimensione del telaio	42 mm
Numero di fasi	2 fasi
Corrente nominale	1.68 A
Coppia di mantenimento	360 mN.m
Resistenza	1.65 ohm
Induttanza	3.2 mH
Inerzia del rotore	57 g-cm²
Peso del motore	0.24 kg
Numero di conduttori	4
Connessione	Bipolare

Specifiche operative

Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Sottomodelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0.13N.m	1.8°	20mm	Albero a D - 20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Albero a D - 20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Albero a D - 20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Albero a D - 24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Albero a D - 24mm	2.1A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero
