Motore passo-passo ibrido
Created with Pixso.

NEMA 17 regolatore a motore passo per stampanti 3D alimentatori elettrici con certificazione

NEMA 17 regolatore a motore passo per stampanti 3D alimentatori elettrici con certificazione

Marchio: Casun
Numero di modello: 42SHD0287-24BH
moq: 1pc
Prezzo: $3.14-$5
Condizioni di pagamento: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Informazione dettagliata
Luogo di origine:
La Cina
Certificazione:
CE,ROSH,ISO
Angeli passo.:
10,8°
Torsione di tenuta:
450mN.m
Corrente:
1.5A
Lunghezza del motore:
40 mm
Fabbricazione:
Lunghezza piana di macinazione dell'asse 24mm
Customized:
The motor can be designed &manufactured with customized request.
Imballaggi particolari:
Cartone: 36x29x14cm
Evidenziare:

Controller elettrico a motore a passo

,

Controller motore passo a passo NEMA 17

,

Controller elettrico stepper

Descrizione di prodotto

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Quando viene utilizzato in combinazione con i driver del motore passo, le traiettorie di movimento complesse possono essere facilmente raggiunte.



Caratteristiche:

  • Disponibili versioni bipolari o unipolari

  • Costruzione a passo ibrido

  • Espert in soluzioni per il sistema di trasmissione

  • Servizi di produzione a contratto sono i benvenuti

  • Personalizzazioni su richiesta

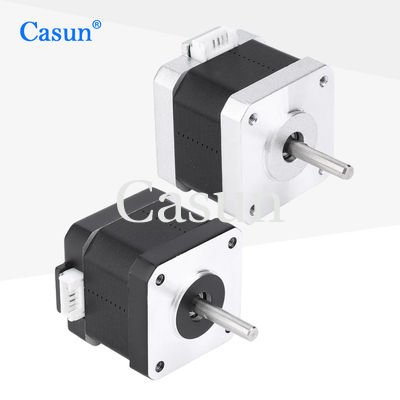

Apparizione

NEMA 17 regolatore a motore passo per stampanti 3D alimentatori elettrici con certificazione 0

Dimensioni

NEMA 17 regolatore a motore passo per stampanti 3D alimentatori elettrici con certificazione 1



Specifiche del motore



Settimo angelo.

10,8 °

Dimensione del telaio

42 mm

Numero di fasi

Fase 2

Corrente nominale

1.5 A

Torsione di tenuta

450 mN.m

Resistenza

20,3 ohm

Induttanza

4.4 mH

Inerzia del rotore

57 g-cm2

Peso del motore

0.24 kg

Numero di lead

4

Connessione

Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto







Curve di coppia













Sotto-modelli

Modello Torsione di tenuta Angolo di passo Lunghezza del motore Tipo di pozzo Corrente nominale
42SHD4950 0.13N.m. 10,8° 20 mm D Flusso 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Flusso 20 mm 0.4A
42SHD0261 0.45N.m. 10,8° 40 mm D Flusso 20 mm 1.68A
42SHD4425 0.59N.m. 10,8° 48 mm D Acciaio 24 mm 2.0A
42SHD4813 0.8N.m. 10,8° 60 mm D Acciaio 24 mm 2.1A





Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze


Il contenuto personalizzato comprende, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore

Freno

Casella di marcia

Fabbricazione

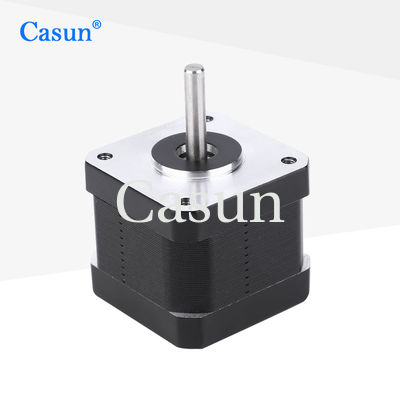

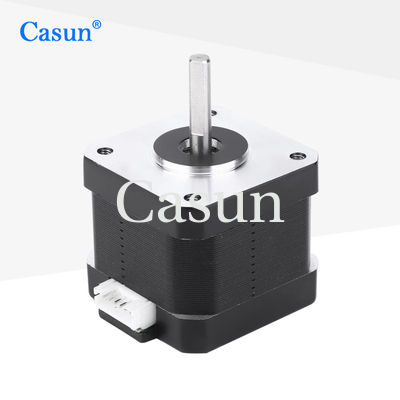

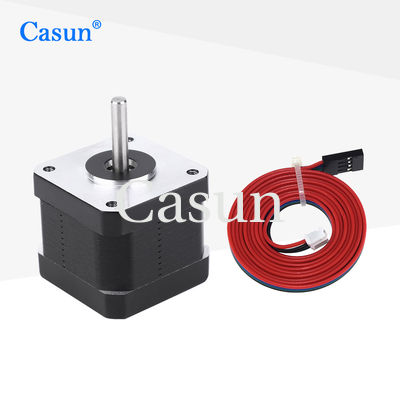

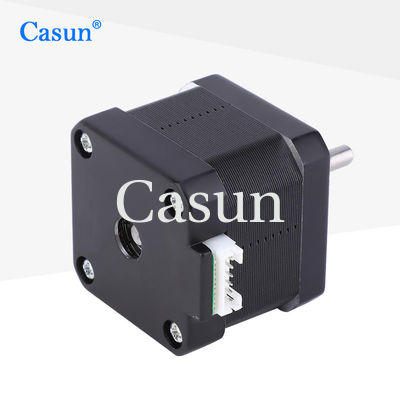

NEMA 17 regolatore a motore passo per stampanti 3D alimentatori elettrici con certificazione 2 NEMA 17 regolatore a motore passo per stampanti 3D alimentatori elettrici con certificazione 3 NEMA 17 regolatore a motore passo per stampanti 3D alimentatori elettrici con certificazione 4 NEMA 17 regolatore a motore passo per stampanti 3D alimentatori elettrici con certificazione 5



Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
