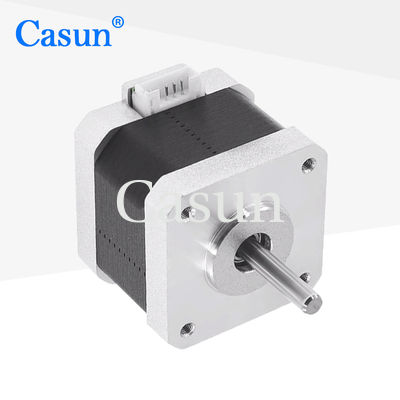

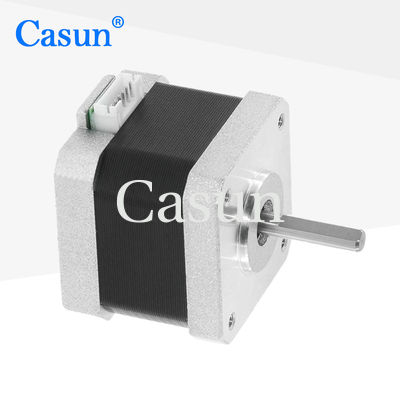

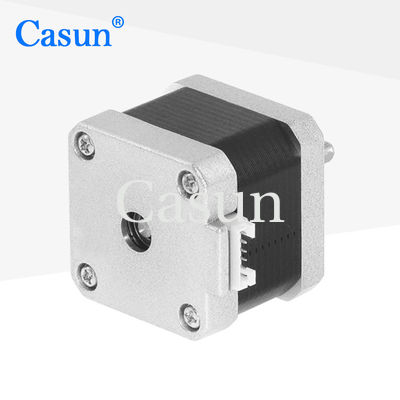

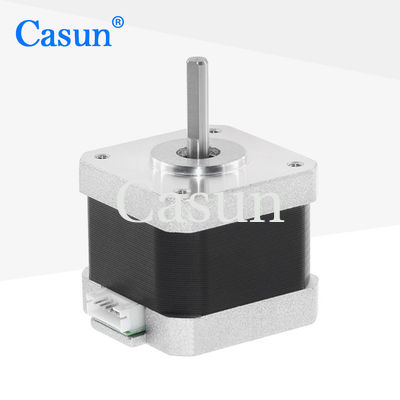

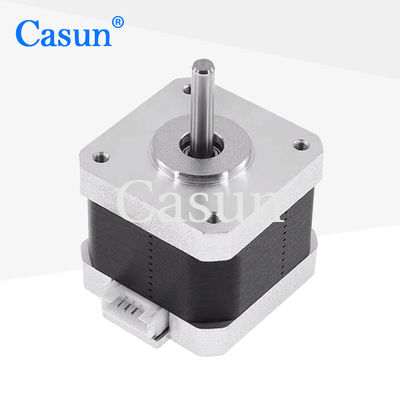

NEMA 17 TWO-PHASE 1.8° 42 MOTORE A PASSO 40MM BODY 0.4A Stampa 3D

NEMA 17 TWO-PHASE 1.8° 42 MOTORE A PASSO 40MM BODY 0.4A Stampa 3D

Marchio:	Casun
Numero di modello:	42SHD0285-24B
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

360mN.m

Attuale:

1.68A

Lunghezza del motore:

40 mm

Lancia:

Lunghezza piana di macinazione dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Stampa 3D NEMA 17 motore passo a passo

Carrozzeria da 40 mm NEMA 17 motore passo a passo

Descrizione di prodotto

NEMA 17 TWO-PHASE 1.8° 42 MOTORE A PASSO 40MM BODY 0.4A Stampa 3D

Il motore passo a passo NEMA 17 è compatibile con vari controller e driver e può essere facilmente integrato nelle soluzioni di automazione esistenti.Piattaforme di posizionamento di precisione nella produzione elettronica, elaborazione dei semiconduttori e apparecchiature ottiche.

Caratteristiche chiave

Costruzione a passo ibrido
Con una garanzia di 10 anni per un acquisto sicuro
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Servizi di produzione a contratto sono i benvenuti

Apparizione

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	42 mm
Numero di fasi	Fase 2
Corrente nominale	0.4 A
Torsione di tenuta	400 mN.m
Resistenza	30 ohm
Induttanza	60 mH
Inerzia del rotore	57 g-cm2
Peso del motore	0.24 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20°C a 50°C
Temperatura di conservazione: -20°C a 100°C
Intervallo di umidità: 85% o meno, non condensante
Isolamento da filo magnetico: classe B 130°C
Resistenza di isolamento: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Dati sulla curva di coppia disponibili su richiesta.

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con esigenze particolari, connettori, ecc.

Opzioni disponibili

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.

Prendi una citazione.
