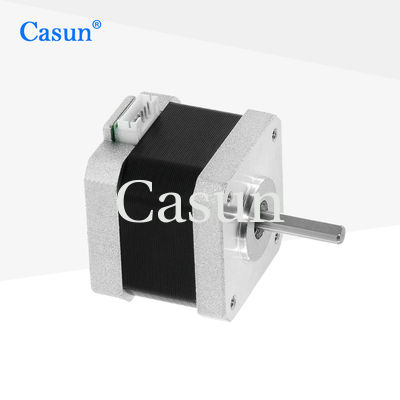

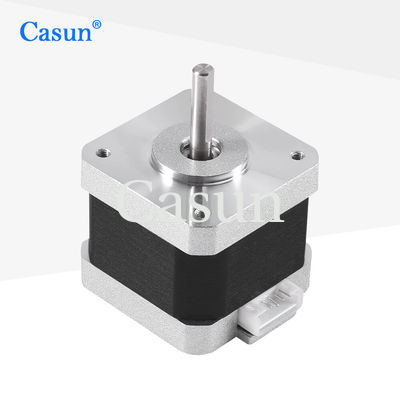

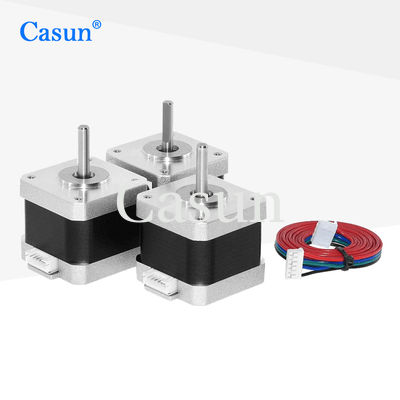

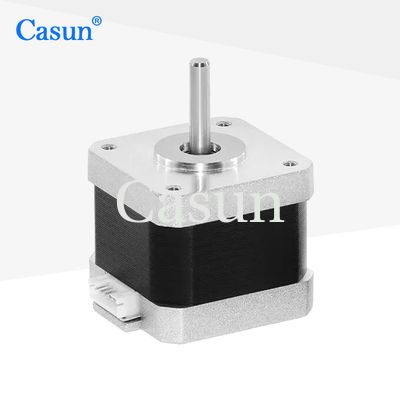

Motore passo a passo 1.8° 2 fase NEMA 17 42X42X40mm 450mN.m

Motore passo a passo 1.8° 2 fase NEMA 17 42X42X40mm 450mN.m

Marchio:	Casun
Numero di modello:	42SHD0217-24
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

400mNm

Attuale:

1.5a

Lunghezza del motore:

40 mm

Lancia:

Lunghezza rotonda dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

motore passo a passo del NEMA 17 bifasi

Descrizione di prodotto

Motore passo a passo 1.8° 2 fase NEMA 17 42X42X40mm 450mN.m

I motori passo a passo NEMA 17 hanno in genere costi inferiori, il che li rende altamente attraenti in applicazioni a basso costo. Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Caratteristiche

Disponibili versioni bipolari o unipolari
Forniamo servizi su misura e accogliamo la produzione basata su contratto
I trafficanti sono ricercati.
Omologazione CE e RoHS
Personalizzazioni su richiesta

Apparizione

Dimensioni

Specifiche del motore

Angolo di passo 10,8°

Dimensione del fotogramma 40 mm

Numero di fasi Fase 2

Corrente nominale 1.5 A

Torsione di tenuta 400 mN.m

Resistenza 2.2 ohm

Induttanza 50,0 mH

Inerzia del rotore 57 g-cm2

Peso del motore 0.24 kg

Numero di lead 4

Connessione Bipolare

Specificativi di funzionamento

Angolo di passo 10,8°

Temperatura massima 80°C massimo

Temperatura ambiente -20°C a 50°C

Temperatura di conservazione -20°C a 100°C

Intervallo di umidità di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%

Isolamento da filo magnetico Classe B 130°C

Resistenza all'isolamento 100 M Ohm a 500 VDC

Forza dielettrica 500 VDC per 1 minuto

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Opzioni disponibili

Codatore

Freno

Casella di marcia

Fabbricazione

Disponibili soluzioni personalizzate

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze. Contenuti personalizzati includono ma non sono limitati a pozzi speciali, parametri di avvolgimento, dimensioni di installazione, Cavi a piombo con requisiti speciali, connettori, ecc.

Ottenere una citazione
