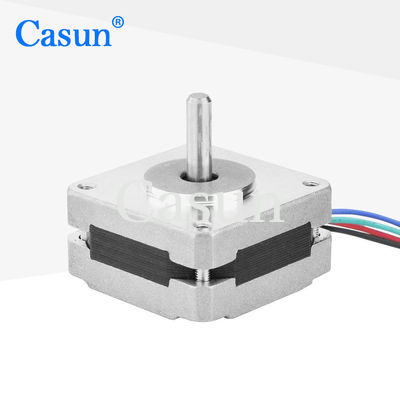

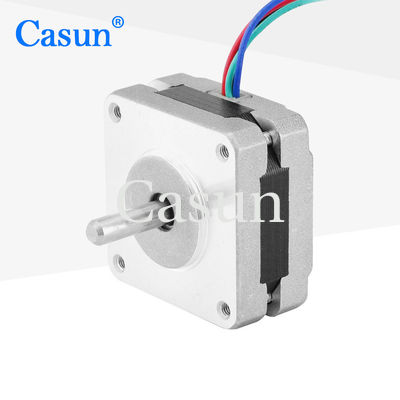

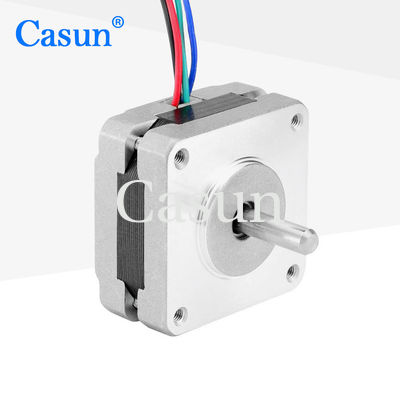

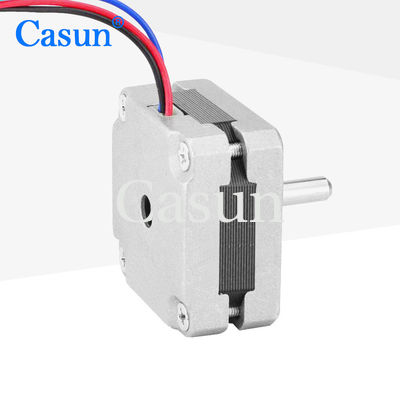

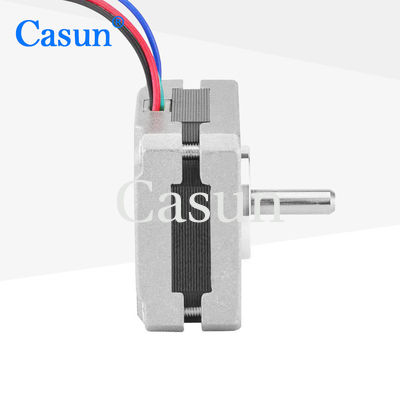

motore passo a passo 100mN.M For Robot del NEMA 12V 17 di 39x39x22mm

motore passo a passo 100mN.M For Robot del NEMA 12V 17 di 39x39x22mm

Marchio:	Casun
Numero di modello:	39SHD4504-20
moq:	1 pz
Prezzo:	$4.14-$6.98
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

100mN.m

Attuale:

0.4a

Lunghezza del motore:

22 mm

Lancia:

Lunghezza rotonda dell'asse 20mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

NEMA 12V 17 di 39x39x22mm

motore passo a passo del NEMA 12V 17 di 22mm

Motore passo a passo del NEMA 17 del robot

Descrizione di prodotto

In una gamma di dimensioni, la serie di motori Hybrid Stepper da 39 mm fornisce una forte coppia di trattenimento.

Per ridurre le vibrazioni e produrre una maggiore risoluzione di passo, utilizzare un driver micro-stepping.

Selezionare una versione standard o richiedere una versione appositamente configurata.

Caratteristiche:

Sono disponibili versioni unipolari o bipolari
Costruzione a passo ibrido
Disponibile in varianti a singolo o doppio albero
Conformità CE e RoHS
Su richiesta, modifiche

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	39 mm
Numero di fasi	Fase 2
Corrente nominale	0.4 A
Torsione di tenuta	100 mN.m
Resistenza	30 ohm
Induttanza	26 mH
Inerzia del rotore	15 g-cm2
Peso del motore	0.17 kg
Numero di lead	4
Connessione	Bipolare

Apparizione

Dimensioni

motore passo a passo 100mN.M For Robot del NEMA 12V 17 di 39x39x22mm 1

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
39SHD0001-20	100 mN.m.	10,8°	20 mm	Forno rotondo 20 mm	0.48A
39SHD0504-20	100 mN.m.	10,8°	22 mm	Forno rotondo 20 mm	0.4A
39SHD0611-20	200 mN.m.	10,8°	25 mm	Forno rotondo 20 mm	0.4A
39SHD0302-20	220 mN.m	10,8°	34 mm	Forno rotondo 20 mm	0.4A
39SHD0401-24	220 mN.m	10,8°	38 mm	Forno rotondo 24 mm	0.4A
39SHD0801-24B	220 mN.m	10,8°	48 mm	Fabbricazione 24 mm	0.4A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
