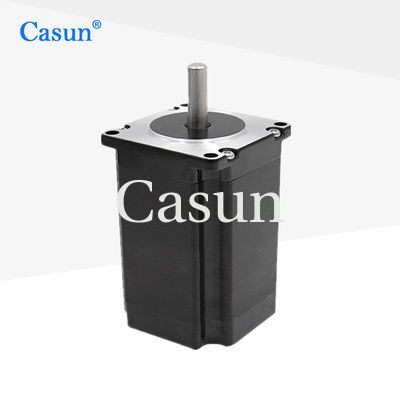

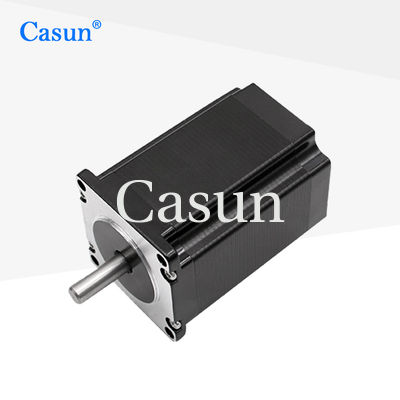

La serie ibrida 57mm del motore passo a passo viene in una gamma di dimensioni e fornisce la forte coppia di torsione di tenuta.

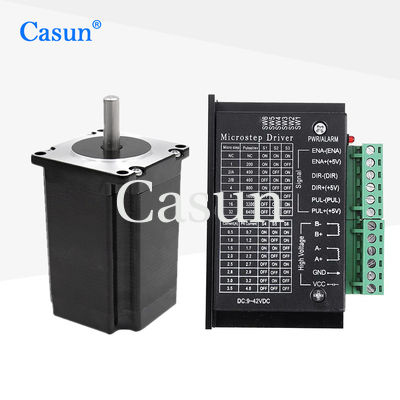

per diminuire vibrazione e produrre una maggior risoluzione di punto, uso con un driver microstepping.
Selezioni una versione standard o chieda una versione specialmente configurata.
Caratteristiche:
Angelo di punto
|
° 1,8 |
Dimensione di Fram
|
57 millimetri |
Numero della fase
|
bifase |
Corrente nominale
|
2.8A |
Tenuta della coppia di torsione
|
2000mN.m |
Resistenza
|
1.5hm |
Induttanza
|
5mH |
Inerzia del rotore
|
² 460 g-cm |
Peso del motore
|
1 chilogrammo |
Numero dei cavi
|
4 |
Collegamento
|
Bipolare |
Angolo di punto: 1.8°
Temperatura massima: massimo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura di stoccaggio -20: °C a 100°C
Gamma di umidità (%): 85% o di meno, senza condensazione
Isolamento del cavo del magnete: Classe B 130 grado C
Resistenza di isolamento: 100M Ohm a 500 VCC
Resistenza dielettrica: 500 VCC per 1 min
Modello | Tenuta della coppia di torsione | Angolo di punto | Lunghezza | Tipo di asse | Corrente nominale |
57SHD4013-21B | 0.6N.m | 1.8° | 41mm | D Shaft-21mm | 1.0A |
57SHD4415-21B | 1.1N.m | 1.8° | 54mm | D Shaft-21mm | 3.0A |
57SHD4816-21B | 2.0N.m | 1.8° | 76mm | D Shaft-21mm | 3.0A |
57SHD4913-21B | 2.5N.m | 1.8° | 83mm | D Shaft-21mm | 3.0A |
57SHD4934-20B | 3.0N.m | 1.8° | 100mm | D Shaft-20mm | 3.0A |
