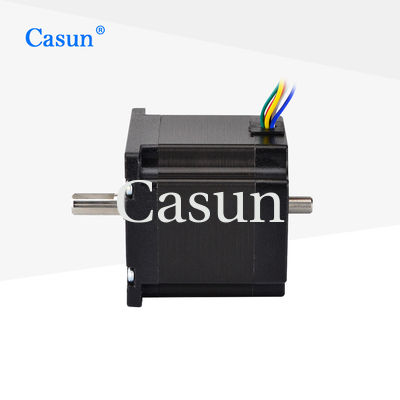

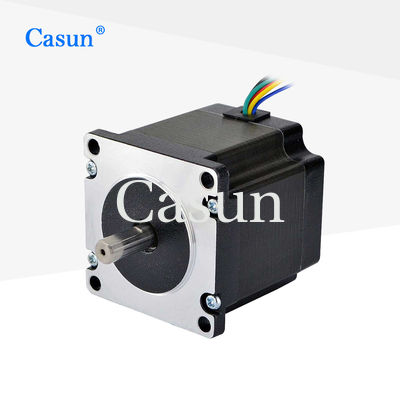

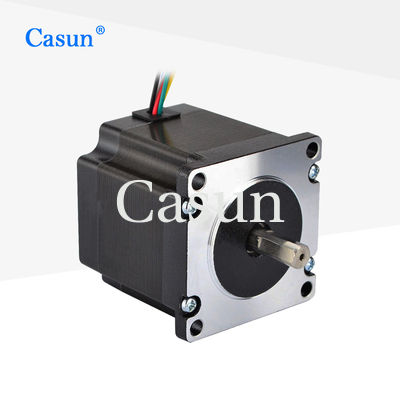

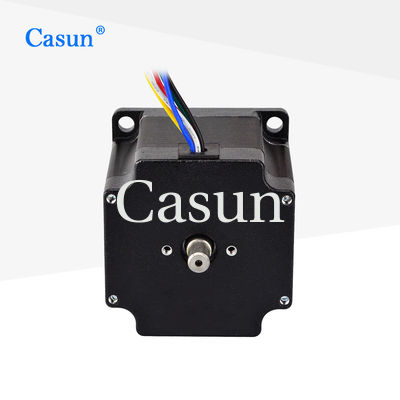

57×57×54mm Motore passo a passo a doppio albero 1.0A 0.9N.m NEMA 23 Con strumenti di precisione

57×57×54mm Motore passo a passo a doppio albero 1.0A 0.9N.m NEMA 23 Con strumenti di precisione

Marchio:	Casun
Numero di modello:	23HS22-1006D
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

900mN.m

Attuale:

1.0A

Lunghezza del motore:

54 mm

Lancia:

Doppia trave 20 mm di lunghezza

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

1.0A Motore passo a passo a doppio albero

Strumenti di precisione Motore passo a passo a doppio albero

0.9N.m Motore passo a passo a doppio albero

Descrizione di prodotto

57×57×54mm Motore passo a passo a doppio albero 1.0A 0.9N.m NEMA 23 Con strumenti di precisione

Visualizzazione del prodotto

I motori passo a passo a doppio asse hanno in genere una coppia più elevata perché i due assi possono fornire congiuntamente una coppia maggiore.come le apparecchiature di automazione, strumenti di precisione, robot e altro ancora.

Alta precisione e coppia
Disponibili soluzioni su misura e fabbricazione su contratto
I nostri ingegneri vi contatteranno entro 48 ore per offrire la soluzione più adatta
Impresa di produzione professionale di ricerca e sviluppo
Ogni modello di motore passo è adattabile a una vasta gamma di applicazioni

Specifiche del motore

Angolo di passo 10,8°

Dimensione del fotogramma 57 mm

Numero di fasi Fase 4

Corrente nominale 1.0 A

Torsione di tenuta 900 mNm

Resistenza 7.4 ohm

Induttanza 10 mH

Inerzia del rotore 260 g-cm2

Peso del motore 00,6 kg

Numero di lead 4

Connessione Bipolare

Riferimento visivo

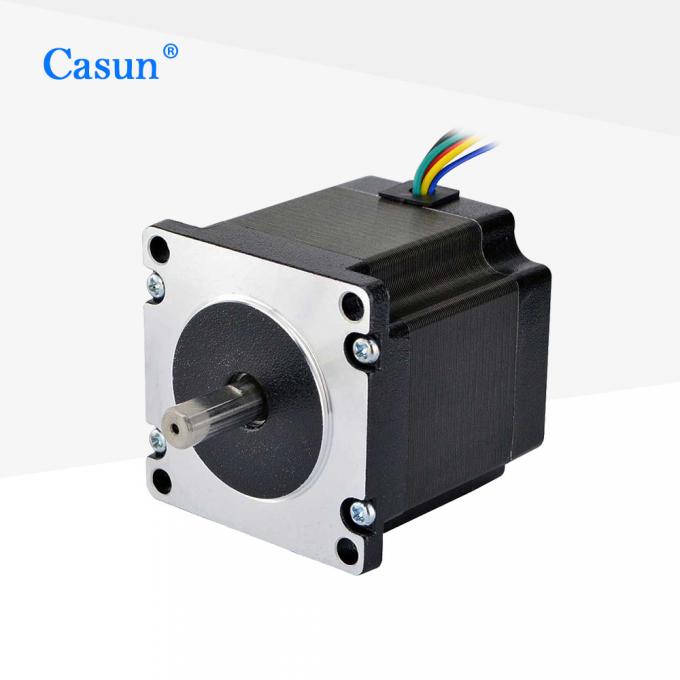

57×57×54mm Dual Shaft Stepper Motor appearance

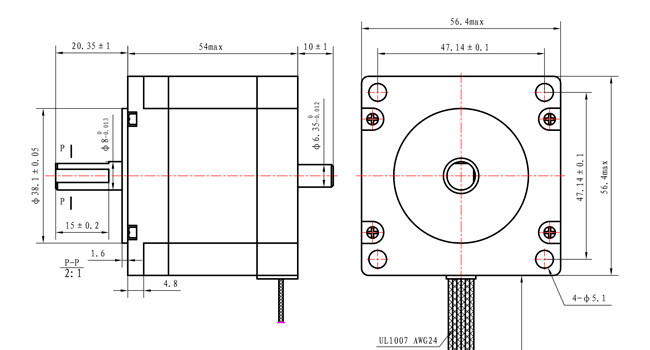

57×57×54mm Dual Shaft Stepper Motor dimensions diagram

Specificativi di funzionamento

Angolo di passo 10,8°

Temperatura massima 80°C massimo

Temperatura ambiente -20°C a 50°C

Temperatura di conservazione -20°C a 100°C

Intervallo di umidità di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%

Isolamento da filo magnetico Classe B 130°C

Resistenza all'isolamento 100 M Ohm a 500 VDC

Forza dielettrica 500 VDC per 1 minuto

Sottomodelli disponibili

Modello	Torsione di tenuta	Angolo di passo	Distanze	Tipo di pozzo	Corrente nominale
57SHD4013-21B	0.6N.m.	10,8°	41 mm	D Acciaio 21 mm	1.0A
57SHD4415-21B	1.1 N.m.	10,8°	54 mm	D Acciaio 21 mm	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 mm	D Acciaio 21 mm	3.0A
57SHD4913-21B	2.5 N.m.	10,8°	83 mm	D Acciaio 21 mm	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 mm	D Flusso 20 mm	3.0A

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con requisiti speciali, connettori, e altro ancora.

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.

Prendi una citazione.
