1.8 Grado Nema 23 Motore passo a passo 4,0A Corpo a 51 mm 1,N.m Per kit CNC

1.8 Grado Nema 23 Motore passo a passo 4,0A Corpo a 51 mm 1,N.m Per kit CNC

Marchio:	Casun
Numero di modello:	57SHY4601-9P
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

1000mN.m

Attuale:

4.0A

Lunghezza del motore:

51 mm

Lancia:

Asse della scanalatura

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

1 8 motore passo a passo del NEMA 23 di grado

4.0A Nema 23 motore passo a passo

Descrizione di prodotto

1.8 Grado Nema 23 Motore passo a passo 4,0A Corpo 51mm Corretto Corretto 1,Nm Per Kit CNC

I motori passo a passo utilizzano il controllo dell'impulso per gestire la velocità e la posizione del motore controllando la quantità e la frequenza dell'impulso. Ampiamente applicato nelle attrezzature di automazione, robotica, stampa 3D, lavorazione CNC e varie applicazioni industriali.

Caratteristiche chiave

Alte prestazioni di coppia e precisione
Soluzioni di trasmissione professionali
12 anni di esperienza nel settore manifatturiero al servizio di oltre 800 clienti
Supporto tecnico entro 48 ore

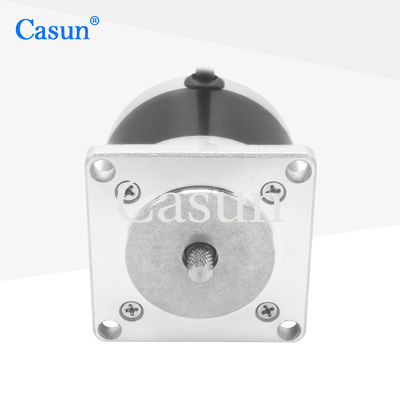

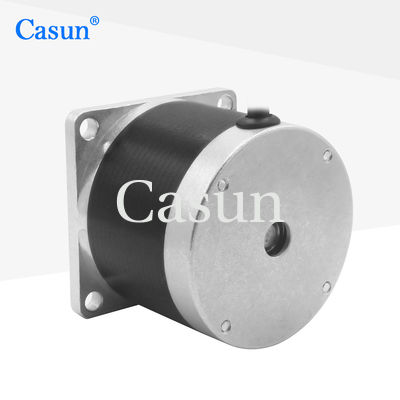

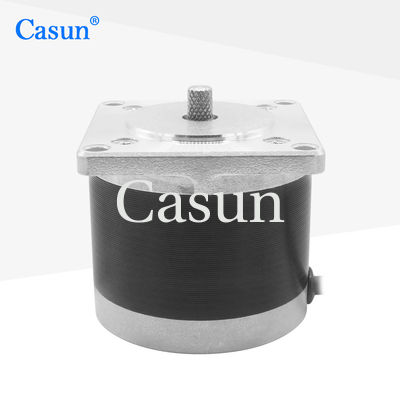

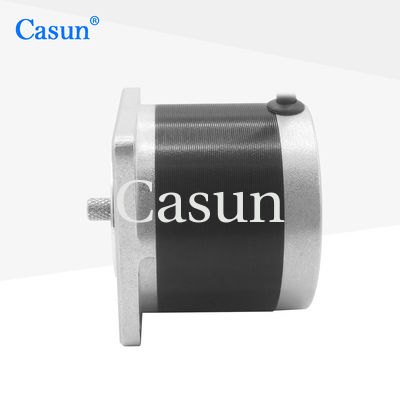

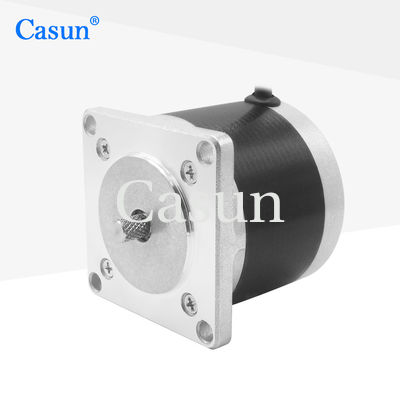

Apparizione del prodotto

Diagramma dimensionale

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	57 mm
Numero di fasi	Fase 2
Corrente nominale	4.0 A
Torsione di tenuta	1.0 N.m.
Resistenza	0.67 ohm
Induttanza	20,0 mH
Inerzia del rotore	220 g-cm2
Peso del motore	00,58 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Modelli disponibili

Modello	Torsione di tenuta	Angolo di passo	Distanze	Tipo di albero	Corrente nominale
57SHD4013-21B	0.6 N.m.	10,8°	41 mm	D Acciaio 21 mm	1.0 A
57SHD4415-21B	1.1 N.m	10,8°	54 mm	D Acciaio 21 mm	3.0 A
57SHD4816-21B	2.0 N.m.	10,8°	76 mm	D Acciaio 21 mm	3.0 A
57SHD4913-21B	2.5 N.m	10,8°	83 mm	D Acciaio 21 mm	3.0 A
57SHD4934-20B	3.0 N.m.	10,8°	100 mm	D Flusso 20 mm	3.0 A

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze. Il contenuto personalizzato include alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori e altro ancora.

Codatore

Freno

Casella di marcia

Fabbricazione

Ottenere una citazione
