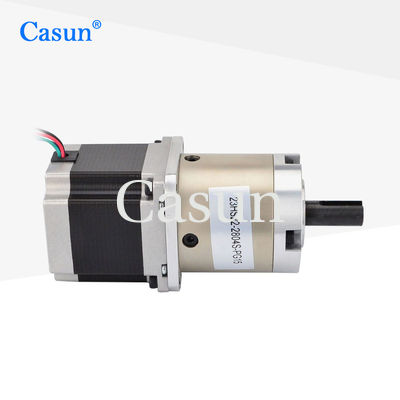

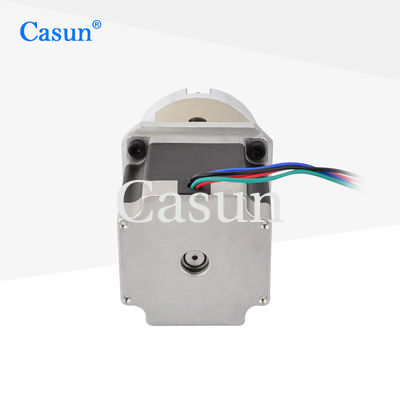

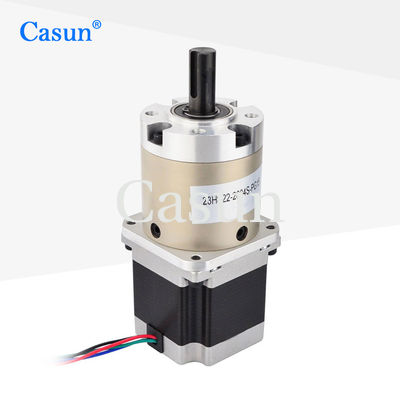

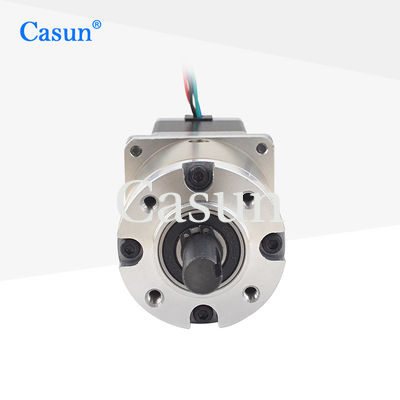

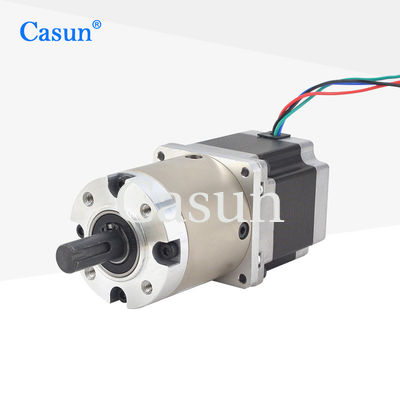

NEMA23 Rapporto 15/1 Motore passo a passo ingranaggiato con riduttore planetario 57 mm

NEMA23 Rapporto 15/1 Motore passo a passo ingranaggiato con riduttore planetario 57 mm

Marchio:	Casun
Numero di modello:	57SHD4425-15G
moq:	1 pz
Prezzo:	$22.49-$27
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Rapporto di riduzione:

15.3:1

Corrente nominale:

2.8A

Peso motore:

1,1 kg

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo-passo a marcia da 57 mm

Motore passo-passo a ingranaggi a riduttore planetario

NEMA23 Motore passo-passo a marcia

Descrizione di prodotto

Motore passo-passo con riduttore NEMA23 Rapporto 15/1 con riduttore planetario riduttore 57mm Motore passo-passo

I motori passo-passo stessi hanno una buona precisione di posizionamento e, se combinati con riduttori, possono raggiungere una maggiore precisione di posizionamento a basse velocità. Questo motore è stato ampiamente applicato in campi come l'automazione, la robotica, la meccanica di precisione e le apparecchiature mediche.

Caratteristiche principali

Disponibile in versioni unipolari o bipolari
Molteplici certificazioni internazionali per dispositivi elettrici e high-tech
Disponibile in versioni con albero singolo o doppio
Coppia elevata e alta precisione
Consulenza del team di ingegneri entro due giorni lavorativi per soluzioni ottimali

Dimensioni

Specifiche del motore

Specifiche	Valore
Angolo di passo	1,8°
Dimensioni del telaio	57 mm
Numero di fasi	2 fasi
Corrente nominale	2,8 A
Coppia di mantenimento	1250 mN.m
Resistenza	0,9 Ω
Induttanza	2,5 mH
Inerzia del rotore	260 g-cm²
Peso del motore	1,1 kg
Rapporto di riduzione del cambio	15,3:1
Connessione	Bipolare

Specifiche operative

Motore

Angolo di passo: 1,8°

Temperatura massima: 80°C massimo

Temperatura ambiente: da -20°C a 50°C

Temperatura di stoccaggio: da -20°C a 100°C

Intervallo di umidità: 85% o inferiore, senza condensa

Isolamento del filo magnetico: Classe B 130°C

Resistenza di isolamento: 100M Ω a 500 VDC

Resistenza dielettrica: 500 VDC per 1 minuto

Cambio

Materiale dell'alloggiamento: Metallo

Cuscinetto all'uscita: Cuscinetti a sfera

Carico radiale massimo (12 mm dalla flangia): ≤250N

Carico assiale massimo dell'albero: ≤100N

Gioco radiale dell'albero (vicino alla flangia): ≤0,08 mm

Gioco assiale dell'albero: ≤0,4 mm

Gioco senza carico: ≤2,5°

Sottomodelli

Lunghezza del motore	Lunghezza del cambio	Rapporto	Efficienza
41 mm	48 mm	3,6	90%
54 mm		4,25	90%
76 mm		12,96	80%
83 mm		15,3	80%
100 mm		18,1	80%
Vari	60 mm	46,66	70%
Vari	72 mm	55,08	70%
Vari	76 mm	65,025	70%
Vari	Vari	76,77	70%

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Encoder

Freno

Cambio

Albero

Fai clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.
