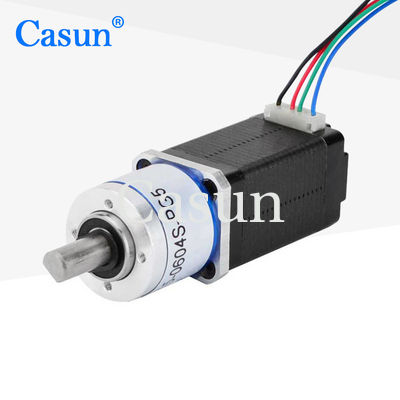

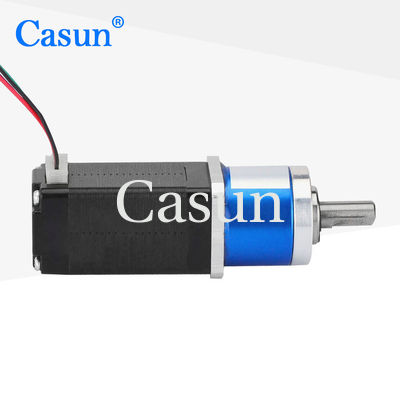

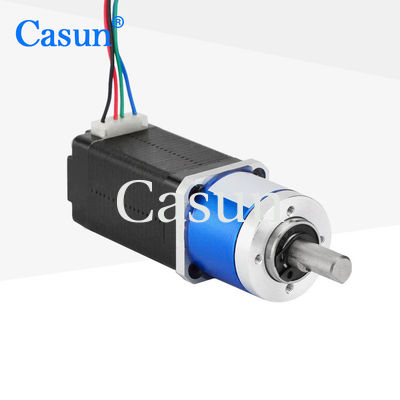

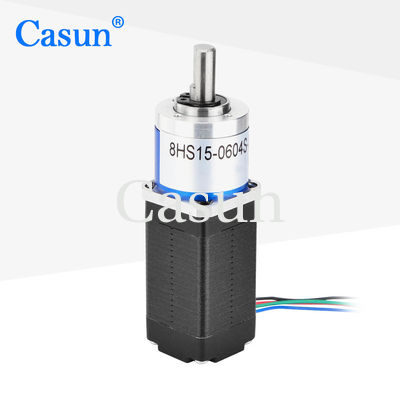

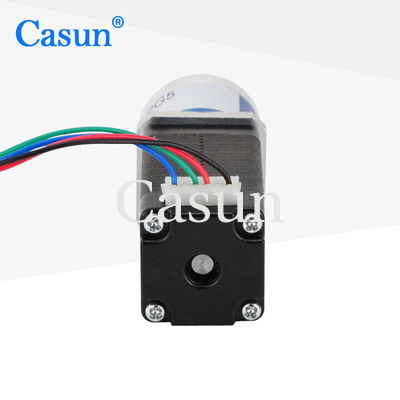

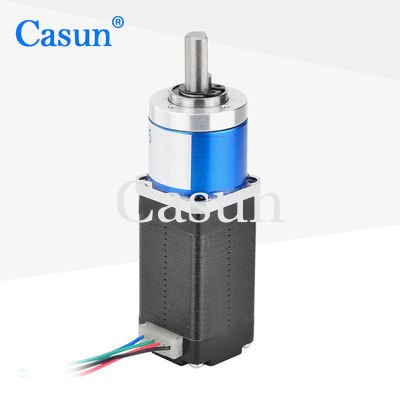

Relazione di riduzione NEMA 8 Motore passo-passo a marcia 0.2A 14mN.m per il campo dell'automazione industriale

Relazione di riduzione NEMA 8 Motore passo-passo a marcia 0.2A 14mN.m per il campo dell'automazione industriale

Marchio:	Casun
Numero di modello:	20SHD4303-5G-2
moq:	1pc
Prezzo:	$23.8-$26.9
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corrente / fase:

0.2Amp

Nome del prodotto:

motore passo a passo con innestato

Lunghezza del motore:

28 mm

Torsione di tenuta:

14mN.m

Rapporto di riduzione degli ingranaggi:

4.75:1

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

14mN.m NEMA 8 motore passo-passo a marcia

0.2A Motore passo-passo con ingranaggi NEMA 8

Descrizione di prodotto

Il motore passo-passo di decelerazione ha una forte forza di trattenimento in stato stazionario e può mantenere una posizione stabile.

Il motore passo-passo a decelerazione offre più opzioni per soddisfare le esigenze di diversi scenari di applicazione.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Con 12 anni di esperienza in Cina, abbiamo servito oltre 800 clienti soddisfatti
Godetevi una garanzia di dieci anni e comprate con fiducia
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	20 mm
Numero di fasi	Fase 2
Corrente nominale	0.2 Ampere
Torsione di tenuta	14 mN.m
Resistenza	22om
Induttanza	6.0 mH
Inerzia del rotore	2g-cm2
Peso del motore	0.1 kg
Rapporto di riduzione degli ingranaggi	4.75:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasferimento assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Relazione di riduzione NEMA 8 Motore passo-passo a marcia 0.2A 14mN.m per il campo dell'automazione industriale 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
