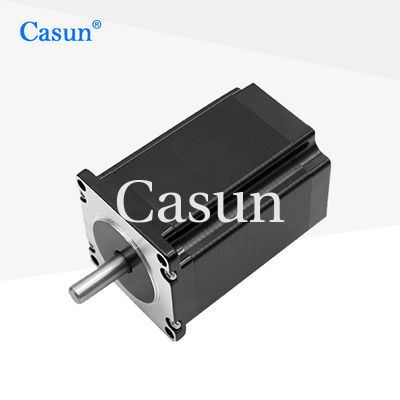

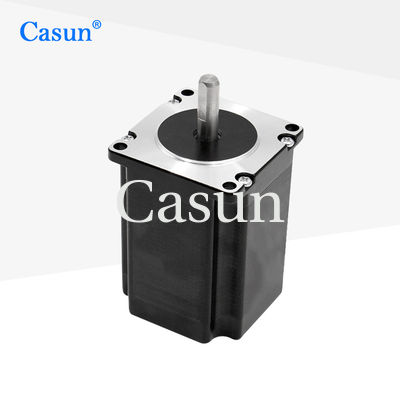

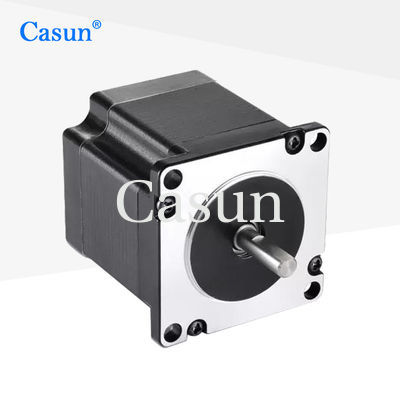

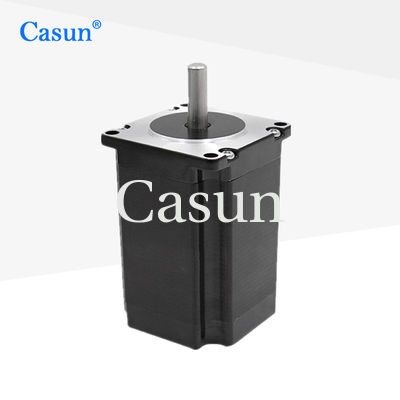

Motore a passo ad alta precisione Nema 23 76 mm Motori a passo per macchine CNC

Motore a passo ad alta precisione Nema 23 76 mm Motori a passo per macchine CNC

Marchio:	Casun
Numero di modello:	57SHD0807-20B
moq:	10 PCS
Prezzo:	US $16.00 - 13.68/ Piece
Condizioni di pagamento:	L/C, D/A, D/P, T/T
Supply Ability:	100000/pcs al mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE, ISO, ROHS

Fabbricazione:

6.35mm

Torsione:

2N.m.

Corrente:

Voltaggio:

Corpo:

76 mm

Applicazione:

Macchine CNC

personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore a passo da 76 mm per macchine CNC

Motore a passo ad alta precisione

Motore a passo Nema 23

Descrizione di prodotto

Nema 23 Stepper Motor, 57*57*76mm 1.8 Grado 2 Fase, 2N.m Torque di tenuta.

Fornitore di alta qualità Nema 23 Motori passo 2N.M Per Cnc Kit Dc Motore

Il motore passo-passo a decelerazione di 57 mm combina le caratteristiche dei motori passo-passo e dei riduttori,che consentono un controllo preciso del posizionamento ed siano adatti ad applicazioni che richiedono un posizionamento di alta precisione.

Il controllo a circuito aperto elimina la necessità di un feedback sulla posizione, riducendo così il consumo di energia.

Caratteristiche:

Sono disponibili versioni bipolari o unipolari
Offriamo servizi personalizzati e accettiamo la produzione a contratto. !
Disponibile in versioni a singolo o a doppio albero
Specialista professionale in soluzioni per il sistema di trasmissione
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	57 mm
Numero di fasi	Fase 2
Corrente nominale	3 A
Torsione di tenuta	2 Nm
Resistenza	2 mm
Induttanza	8 mH
Inerzia del rotore	460 g-cm2
Peso del motore	1 kg
Shatf	20 mm
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasferimento assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

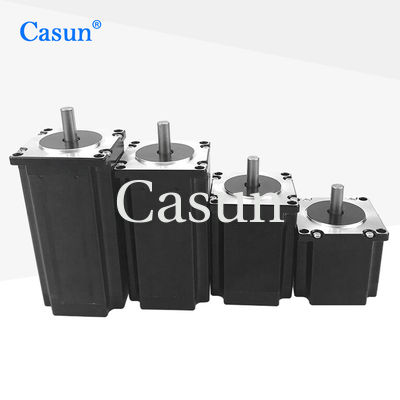

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Motore a passo ad alta precisione Nema 23 76 mm Motori a passo per macchine CNC 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
