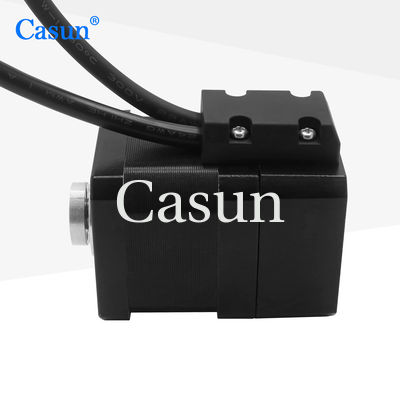

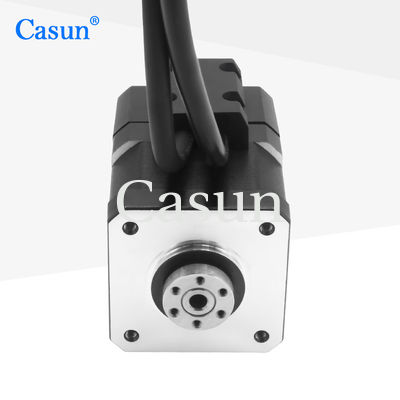

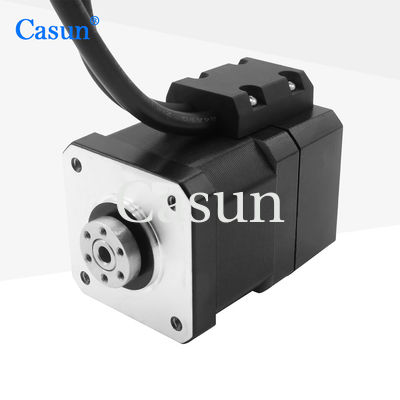

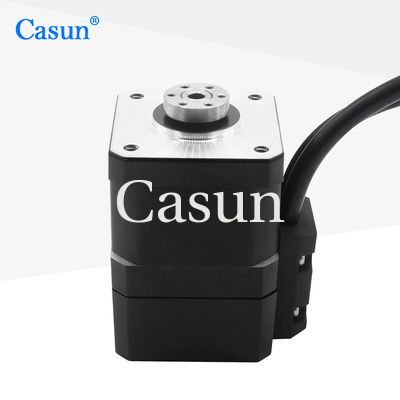

NEMA 17 cambio 5:1 motore passo a passo con codificatore 2.0A per apparecchiature di automazione

NEMA 17 cambio 5:1 motore passo a passo con codificatore 2.0A per apparecchiature di automazione

Marchio:	Casun
Numero di modello:	42SHD4217-7SKQH
moq:	1 pz
Prezzo:	$23.3-$26.3
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corpo:

40 mm

Angolo di passo (gradi):

1,8 gradi

Conteggio di impulso:

1000

Attuale:

1.5a

Peso:

0,4 kg

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo-passo del cambio

2.0A Motore passo a passo

Motore passo-passo

Descrizione di prodotto

Motor passo-passo con riduttore NEMA 17 5:1 con encoder 2.0A per apparecchiature di automazione

I motori con encoder possono ottenere un controllo del movimento più complesso, come la regolazione precisa della velocità e della posizione. La combinazione di motore passo-passo e riduttore fornisce un controllo del movimento ad alta precisione.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Offriamo servizi su misura e invitiamo alla produzione su contratto
Garanzia di un decennio per acquisti sicuri
Il nostro team di ingegneri ti contatterà entro 48 ore per fornire la soluzione ottimale
Specializzati in R&S e produzione

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensioni del telaio	42 mm
Numero di fasi	2 fasi
Corrente nominale	1,5 A
Coppia di mantenimento	450 mN.m
Resistenza	2,2 ohm
Induttanza	5,0 mH
Inerzia del rotore	57 g-cm²
Peso del motore	0,4 kg
Conteggio impulsi	1000
Connessione	Bipolare

Specifiche operative

Motore

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Rigidità dielettrica	500 VDC per 1 minuto

Riduttore

Materiale dell'alloggiamento	Metallo
Cuscinetto all'uscita	Cuscinetti a sfera
Carico radiale massimo (12 mm dalla flangia)	≤80N
Carico assiale massimo dell'albero	≤30N
Gioco radiale dell'albero (vicino alla flangia)	≤0,06 mm
Gioco assiale dell'albero	≤0,3 mm
Gioco senza carico	1,5°

Curve di coppia

Dati delle curve di coppia disponibili su richiesta.

Sottomodelli

Lunghezza del motore	Lunghezza del riduttore	Rapporto	Efficienza
34 mm	27,2 mm	3,71	90%
40 mm		5,18	90%
48 mm		13,76	80%
60 mm		19,2	80%
35 mm	42,7 mm	51	70%
		71	70%
		99,5	70%
		139	70%

Scarica

Documentazione tecnica e specifiche disponibili per il download.

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.
