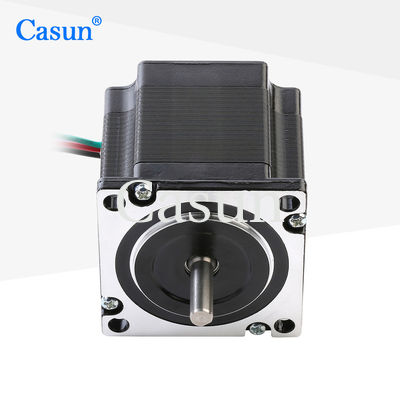

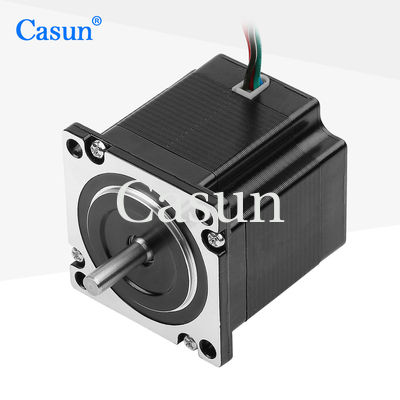

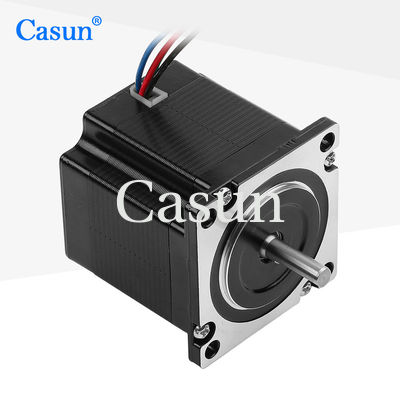

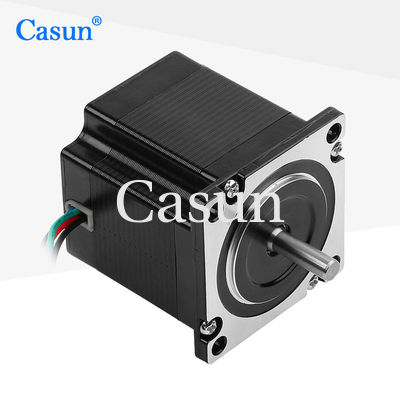

57*57*54mm Motore a passo 2 fase NEMA 23 2.3V 3.0A per 3 assi 4 assi Kit CNC
La serie di motori stepper ibridi da 57 mm offre una potente coppia di tenuta in una varietà di dimensioni.
Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.
Caratteristiche:
Settimo angelo. |
10,8 ° |
Dimensione del telaio |
57 mm |
Numero di fasi |
Fase 2 |
Corrente nominale |
3.0 A |
Torsione di tenuta |
1.1 N.m |
Resistenza |
20,0 ohm |
Induttanza |
40 mH |
Inerzia del rotore |
260 g-cm2 |
Peso del motore |
00,6 kg |
Numero di lead |
4 |
Connessione |
Bipolare |
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Modello | Torsione di tenuta | Angolo di passo | Distanze | TTipo di albero | Corrente nominale |
57SHD4013-21B | 0.6N.m. | 10,8° | 41 mm | D Acciaio 21 mm | 1.0A |
57SHD4415-21B | 1.1 N.m. | 10,8° | 54 mm | D Acciaio 21 mm | 3.0A |
57SHD4816-21B | 2.0N.m | 10,8° | 76 mm | D Acciaio 21 mm | 3.0A |
57SHD4913-21B | 2.5 N.m. | 10,8° | 83 mm | D Acciaio 21 mm | 3.0A |
57SHD4934-20B | 3.0N.m | 10,8° | 100 mm | D Flusso 20 mm | 3.0A |
