1000ppr 4N.M 60x100mm Motore passo a passo a ciclo chiuso Nema 24 Encoder Motore passo a passo per macchine laser

1000ppr 4N.M 60x100mm Motore passo a passo a ciclo chiuso Nema 24 Encoder Motore passo a passo per macchine laser

Marchio:	Casun
Numero di modello:	57SHD0410-21Q
moq:	1 pz
Prezzo:	$19.9-$39.99
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

1n.m

Attuale:

Lunghezza del motore:

100 mm

Lancia:

Lunghezza 24 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo a passo a ciclo chiuso 4N.M.

Nema 24 motore a passo a ciclo chiuso

Descrizione di prodotto

Motore passo-passo a circuito chiuso 1000ppr 4N.M 60x100mm Nema 24 con encoder per macchine laser

Panoramica del prodotto

Kit motore passo-passo NEMA 24 a circuito chiuso 4N.m 1000PPR con encoder magnetico per macchine laser. Un sistema di motore passo-passo a circuito chiuso utilizza il feedback per garantire un posizionamento accurato. Questo sistema include un encoder magnetico che fornisce feedback di posizione al controller del motore, consentendo il monitoraggio e la regolazione in tempo reale della posizione del motore per ridurre al minimo gli errori e migliorare l'accuratezza complessiva.

La specifica 1000PPR (impulsi per rivoluzione) indica la risoluzione dell'encoder magnetico, che genera 1000 impulsi per ogni rivoluzione completa dell'albero motore. Questa alta risoluzione consente un controllo e un posizionamento precisi nelle macchine laser e in altre applicazioni che richiedono movimenti accurati.

Caratteristiche principali

Coppia elevata e alta precisione
Adatto per apparecchiature dell'industria high-tech e dell'industria elettronica
Disponibile in versione con albero singolo o doppio
Produzione professionale di ricerca e sviluppo

Immagini del prodotto

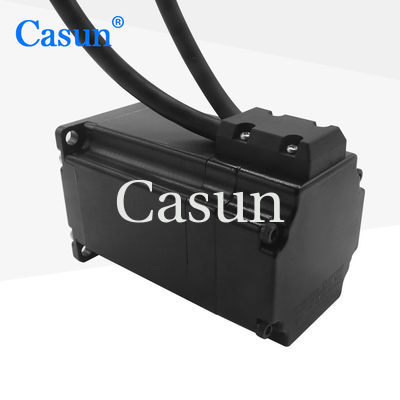

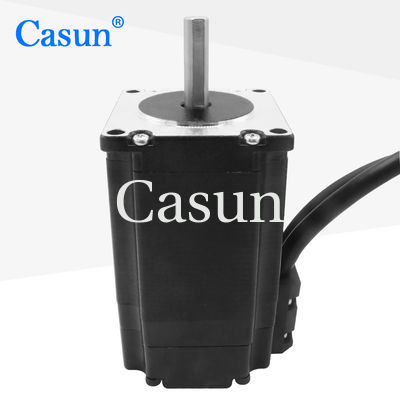

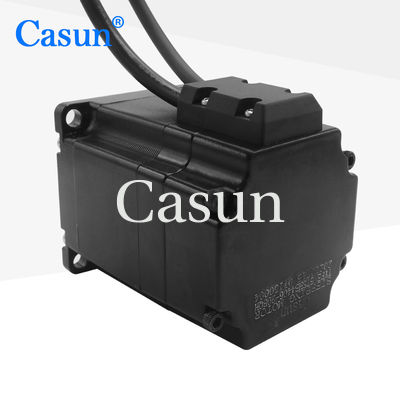

Aspetto del motore

Dimensioni del motore

Specifiche del motore

Angolo di passo	1,8°
Dimensioni del telaio	60 mm
Numero di fasi	2 Fasi
Corrente nominale	3A
Coppia di mantenimento	4N.m
Resistenza	1,5 ohm
Induttanza	15 mH
Inerzia del rotore	260 g-cm²
Peso del motore	1,4 kg
Numero di fili	4
Connessione	Bipolare

Specifiche operative

Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Curve di prestazione

Curva di coppia

Caratteristiche di prestazione

Modelli disponibili

Modello	Coppia di mantenimento	Corrente nominale	Resistenza per fase	Induttanza per fase	Coppia di detent	Inerzia del rotore	Filo di piombo	Lunghezza del motore
60SHD4201	650 mN.m	0,6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4 N.	45 mm
60SHD4401	1500 mN.m	2,8 A	1 Ω	3,3 mH	70 mN.m	450 g.cm²	4 N.	56 mm
60SHD4601	3200 mN.m	4,2 A	0,75 Ω	3,7 mH	120 mN.m	580 g.cm²	4 N.	86 mm
60SHD6602	2500 mN.m	3 A	1,55 Ω	3,7 mH	120 mN.m	580 g.cm²	4 N.	-

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.
