Luogo di origine | Cina |
Marca | Casun |
Certificazione | CE,ROHS,ISO |
Numero di modello | 86SHD4313-37QH |

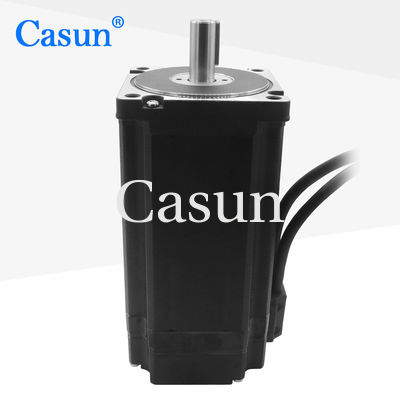

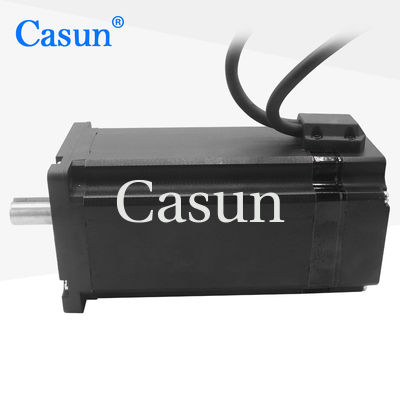

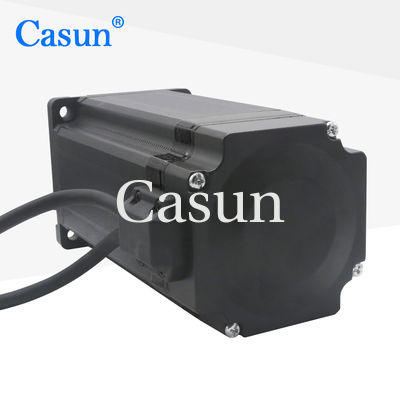

NEMA 34 5.6N.m 4 assi circuito chiuso 1000PPR kit di motori passo a passo con codificatore magnetico per macchine CNC
NEMA 34 si riferisce a una dimensione standard per i motori passo a passo, con una dimensione di flange di montaggio di 3,4 pollici (86 mm).che è una misura della sua capacità di mantenere la posizione sottoposte a forze esterneIn questo caso, il motore ha una coppia di tenuta di 5,6 Newton-metro.
Un kit di motori passo-passo a circuito chiuso a 4 assi con codificatore magnetico è progettato per l'uso in macchine CNC (Controllo Numerico Informatico).come ad esempio gli encoder, per monitorare la posizione dell'albero del motore e fornire feedback al sistema di controllo, consentendo un posizionamento più preciso e una maggiore resistenza al rallentamento o alla perdita di passi,rispetto ai sistemi stepper a circuito aperto.
L'encoder magnetico è un tipo di sensore di posizione che utilizza magneti e sensori ad effetto Hall per rilevare la posizione dell'albero del motore.consentire al sistema di controllo di effettuare regolazioni in tempo reale e garantire movimenti precisi.
Nel complesso, un kit di motori passo-passo a circuito chiuso NEMA 34 5,6N.m a 4 assi con codificatore magnetico sarebbe adatto per macchine CNC che richiedono una coppia elevata e capacità di posizionamento preciso.Fornisce prestazioni e affidabilità migliorate rispetto ai sistemi stepper a circuito aperto, rendendolo ideale per applicazioni in cui la precisione è cruciale, come la fresatura CNC, il routing o la stampa 3D.
Caratteristiche:
Settimo angelo. |
10,8 ° |
Dimensione del telaio |
86 mm |
Numero di fasi |
Fase 2 |
Corrente nominale |
3 A |
Torsione di tenuta |
5.6N.m. |
Resistenza |
1.5 ohm |
Induttanza |
15 mH |
Inerzia del rotore |
2700 g-cm2 |
Peso del motore |
30,8 kg |
Numero di lead |
4 |
Connessione |
Bipolare |
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Modello | Impresa Torsione |
Classificato Corrente |
Resistenza per fase |
Induttanza per fase |
Detentivo coppia |
Rotore inerzia |
Piombo filtro |
Motore lunghezza |
mN.m | A | Ω | mH | mN.m | g.cm2 | - No, no, no, no. | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
