Luogo di origine | Cina |
Marca | Casun |
Certificazione | CE,ROHS,ISO |
Numero di modello | 60SHD4702-24QH |

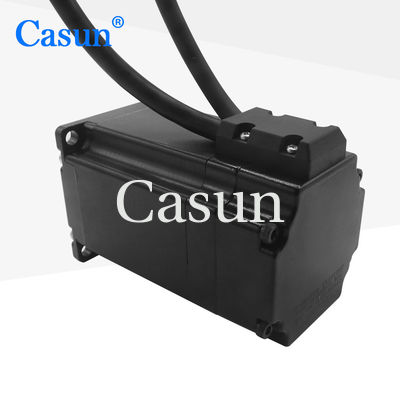

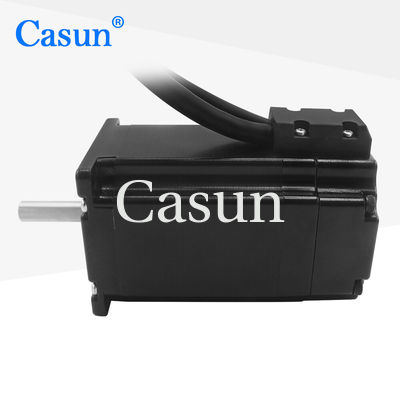

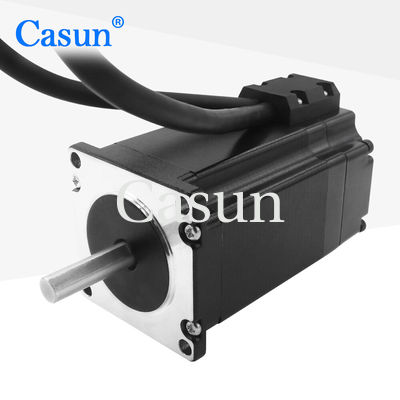

NEMA24 Stepper Motor 4N.M 60x100mm Close Loop Stepper Motor 1000ppr Stepper Motor Pinout 4 filo
Motore passo a passo a ciclo chiuso nema17 4N.M 60x100mm con controller motore passo Nema24
Il motore passo-passo a ciclo chiuso di cui ha parlato è un tipo specifico di motore passo-passo che incorpora un sistema di controllo a ciclo chiuso per migliorare le sue prestazioni e la sua precisione.Ecco le specifiche che mi ha fornito.:
4 N.m di coppia: il motore è in grado di fornire una coppia massima di 4 Newtonmetri (N.m).e una coppia nominale più elevata indica una maggiore capacità di guidare carichi e superare la resistenza.
60x100 mm: queste dimensioni si riferiscono alle dimensioni fisiche del motore.
L'inclusione di un sistema di controllo a circuito chiuso in questo motore passo a passo significa che utilizza sensori di feedback per monitorare la posizione effettiva del motore.Questi sensori forniscono informazioni sulla posizione del motore in tempo realeIl sistema di controllo confronta la posizione desiderata con la posizione effettiva e regola il funzionamento del motore per garantire un posizionamento accurato.
Incorporando il controllo a circuito chiuso, questo motore passo può compensare eventuali passi mancati o errori di posizione che possono verificarsi nei motori passo a circuito aperto.Questo meccanismo a circuito chiuso aiuta a mantenere un posizionamento preciso, anche in presenza di disturbi esterni o variazioni di carico.
I motori passo a passo a ciclo chiuso sono comunemente utilizzati in applicazioni che richiedono un'elevata precisione di posizionamento, come macchine CNC, robotica e sistemi di automazione.Offrono prestazioni e affidabilità migliorate rispetto ai motori passo a passo a ciclo aperto fornendo feedback in tempo reale e correzione di eventuali errori di posizione.
Caratteristiche:
Settimo angelo.
|
10,8 ° |
Dimensione del telaio
|
60 mm |
Numero di fasi
|
Fase 2 |
Corrente nominale
|
3 Amp |
Torsione di tenuta
|
4mN.m |
Resistenza
|
2.3hm |
Induttanza
|
7mH |
Inerzia del rotore
|
1400 g-cm2 |
Peso del motore
|
0.23 kg |
Codificatore Pulso
|
1000PPR |
Connessione
|
Bipolare |
Motore
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Codatore
Tensione: 5 v
Output: A + A - B + B -
Modello | Torsione di tenuta | Angolo di passo | Distanze | Tipo di pozzo | Corrente nominale |
42SHD4950 | 0.13N.m. | 10,8° | 20 mm | D Flusso 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Flusso 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 10,8° | 40 mm | D Flusso 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D Acciaio 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D Acciaio 24 mm | 2.1A |
