Luogo di origine | Cina |
Marca | Casun |
Certificazione | CE, ISO, ROHS |
Numero di modello | 57SHB4406-20BQH |

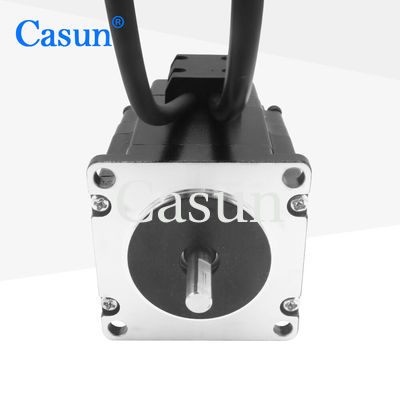

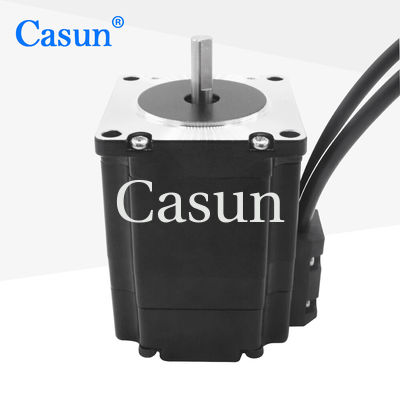

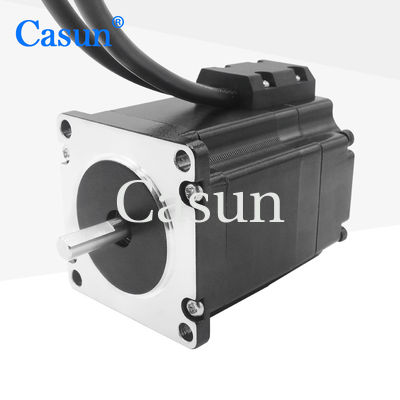

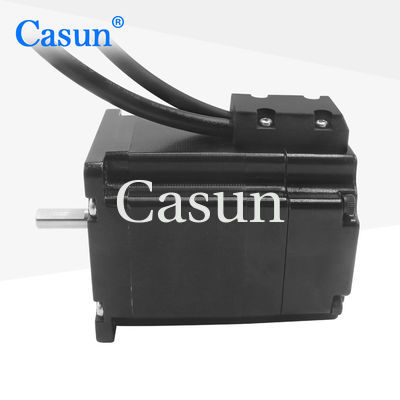

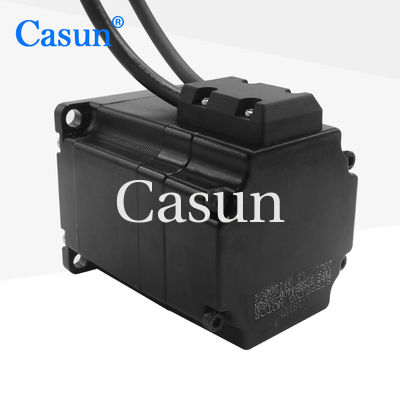

Nema 23 Motore passo-passo a anello chiuso, 57*57*54mm 0,9 grado fase 2, coppia di tenuta di 1,2 N.m.
Top Manufacturer Supplier 57*54mm 0,9 Grado Chiuso-Loop Nema 23 Motori Stepper 1,2N.M Per Cnc Kit Motore Elettrico
Il motore passo-passo a ciclo collato a decelerazione di 57 mm combina le caratteristiche dei motori passo-passo,che consentono un controllo preciso del posizionamento ed siano adatti ad applicazioni che richiedono un posizionamento di alta precisione.
Caratteristiche:
Settimo angelo.
|
00,9 ° |
Dimensione del telaio
|
57 mm |
Numero di fasi
|
Fase 2 |
Corrente nominale
|
3 A |
Torsione di tenuta
|
1.2 N.m. |
Resistenza
|
0.9 ohm |
Induttanza
|
4.5 mH |
Inerzia del rotore
|
260 g-cm2 |
Peso del motore
|
00,8 kg |
Shatf
|
20 mm |
Connessione
|
Bipolare |
Motore
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Casella di ingranaggi
Materiale dell'alloggiamento:metallo
Cuscinetto di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasporto assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°
Lunghezza del motore | Lunghezza della scatola di cambio | Raio | Efficienza | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
