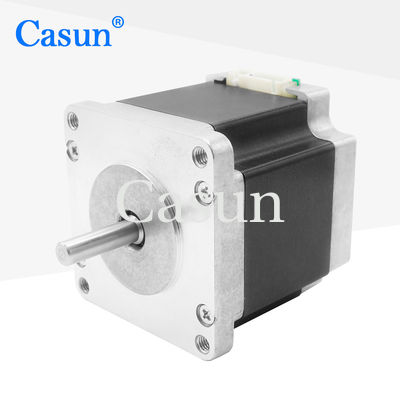

Motore passo a passo a ciclo chiuso ad alta precisione 58 mm Corpo 1.5A Per macchine utensili NEMA 24

Motore passo a passo a ciclo chiuso ad alta precisione 58 mm Corpo 1.5A Per macchine utensili NEMA 24

Marchio:	Casun
Numero di modello:	60SHF0504-24Q
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1.2°

Coppia di mantenimento:

800mN.m

Attuale:

1.5a

Lunghezza del motore:

58 mm

Lancia:

Lunghezza rotonda dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo a passo a ciclo chiuso ad alta precisione

Motore a scatto a ciclo chiuso 58 mm

NEMA 24 Motore a passo a ciclo chiuso

Descrizione di prodotto

Motore passo-passo ad anello chiuso ad alta precisione, corpo da 58 mm, 1,5 A per macchine utensili NEMA 24

Il motore passo-passo con encoder NEMA 24 può azionare direttamente il carico senza la necessità di altri dispositivi di trasmissione, rendendolo ideale per macchine utensili, robot, sistemi di taglio laser e applicazioni di segmentazione strutturale.

Caratteristiche principali

Elevata coppia e prestazioni di precisione
Progettato per apparecchiature dell'industria high-tech ed elettronica
Ampiamente ricercato dai rivenditori industriali
Servizi personalizzati e produzione su contratto disponibili

Specifiche del motore

Angolo di passo	1,2°
Dimensioni del telaio	60 mm
Numero di fasi	3 Fasi
Corrente nominale	1,5 A
Coppia di mantenimento	800 mN.m
Resistenza	3,6 ohm
Induttanza	7,0 mH
Inerzia del rotore	260 g-cm²
Peso del motore	0,6 kg
Numero di conduttori	4
Connessione	Bipolare

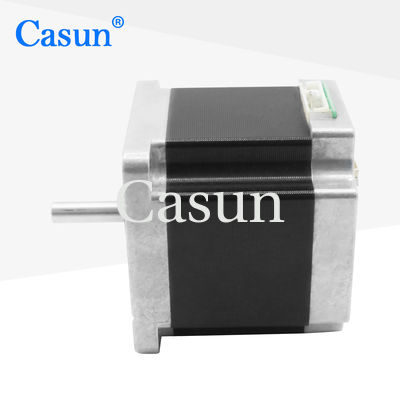

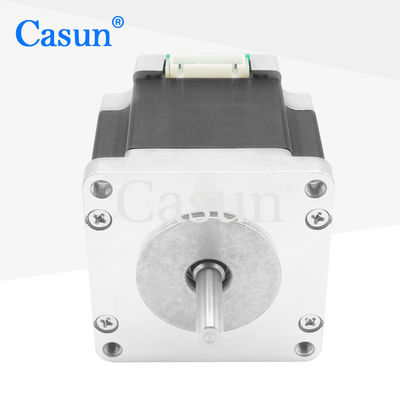

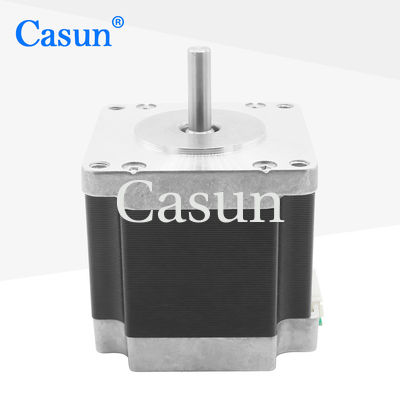

Aspetto

Dimensioni

Specifiche operative

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Rigidità dielettrica	500 VDC per 1 minuto

Modelli disponibili

Modello	Coppia di mantenimento	Corrente nominale	Resistenza per fase	Induttanza per fase	Coppia di detent	Inerzia del rotore	Filo conduttore	Lunghezza del motore
60SHD4201	650 mN.m	0,6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4	45 mm
60SHD4401	1500 mN.m	2,8 A	1 Ω	3,3 mH	70 mN.m	450 g.cm²	4	56 mm
60SHD4601	3200 mN.m	4,2 A	0,75 Ω	3,7 mH	120 mN.m	580 g.cm²	4	86 mm
60SHD6602	2500 mN.m	3 A	1,55 Ω	3,7 mH	120 mN.m	580 g.cm²	4	-

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le vostre esigenze, possiamo personalizzare il motore in base ai vostri requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili conduttori con requisiti speciali, connettori e altro ancora.

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante qui sotto per comunicarci i vostri requisiti e ottenere un preventivo personalizzato.

Richiedi un preventivo
