Nema 23 4 fili motore passo-passo Bipolare 0.35Nm 0.4A 7.2V 57x57x41mm

Nema 23 4 fili motore passo-passo Bipolare 0.35Nm 0.4A 7.2V 57x57x41mm

Marchio:	Casun
Numero di modello:	57SHD0002-25M
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

0.35N.m.

Attuale:

0.4a

Lunghezza del motore:

41mm

Lancia:

Lunghezza rotonda dell'asse 25mm

Diametro dell'albero:

6.35

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

4 fili passo motore bipolare

0.35Nm 4 fili passo motore

Descrizione di prodotto

Motore passo-passo bipolare Nema 23 a 4 fili 0.35Nm 0.4A 7.2V 57x57x41mm

Motore passo-passo NEMA 23 bipolare 0.35Nm 0.4A 7.2V 57x57x41mm a 4 fili

Il motore passo-passo NEMA 23 ha un'elevata precisione di posizionamento, raggiungendo tipicamente il livello di diversi micrometri. I motori passo-passo NEMA 23 hanno un'ampia gamma di applicabilità e possono essere utilizzati in molti campi applicativi diversi.

Caratteristiche principali

Coppia elevata e alta precisione
Offriamo servizi personalizzati
Siamo esperti in soluzioni di trasmissione
Offriamo una garanzia di dieci anni per garantire acquisti sicuri
I nostri ingegneri ti contatteranno entro 48 ore per offrire la soluzione ottimale

Specifiche del motore

Angolo di passo	1.8°
Dimensioni del telaio	57 mm
Numero di fasi	2 Fasi
Corrente nominale	0.4 A
Coppia di mantenimento	0.35 N.m
Resistenza	18 ohm
Induttanza	35 mH
Inerzia del rotore	135 g-cm²
Peso del motore	0.42 kg
Numero di conduttori	4
Connessione	Bipolare

Riferimento visivo

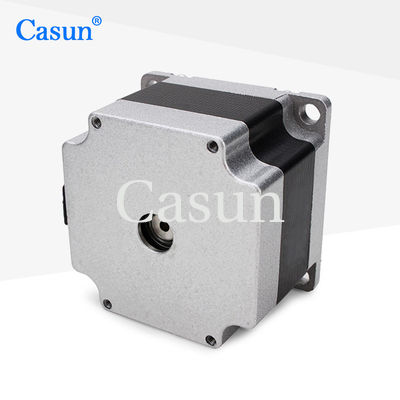

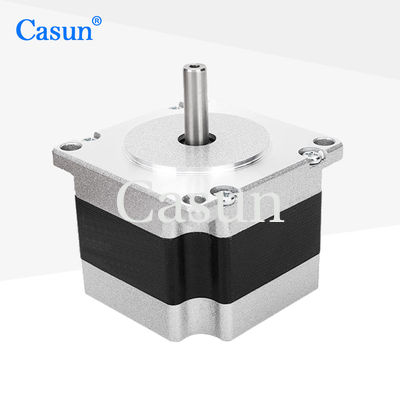

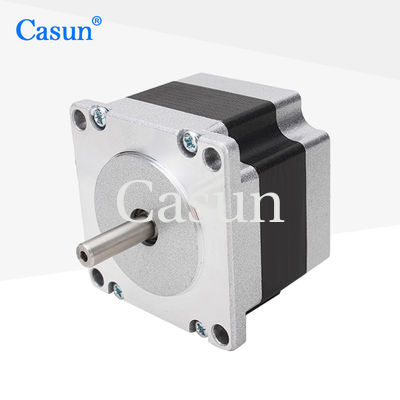

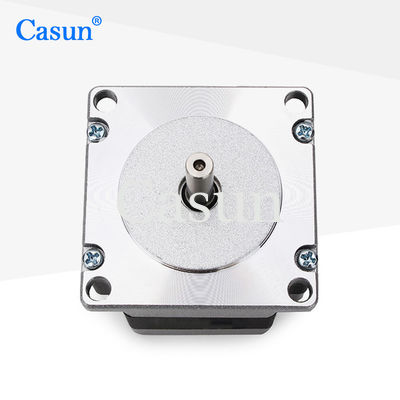

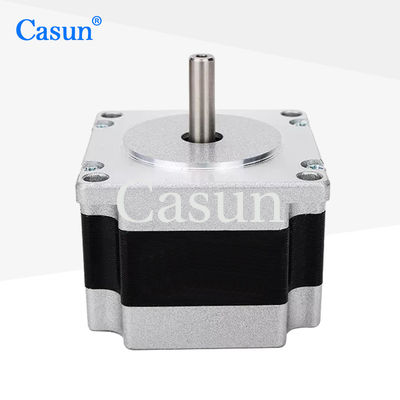

Aspetto

Dimensioni

Specifiche operative

Angolo di passo	1.8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 min

Sottomodelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza	Tipo di albero	Corrente nominale
57SHD4013-21B	0.6N.m	1.8°	41mm	Albero a D - 21mm	1.0A
57SHD4415-21B	1.1N.m	1.8°	54mm	Albero a D - 21mm	3.0A
57SHD4816-21B	2.0N.m	1.8°	76mm	Albero a D - 21mm	3.0A
57SHD4913-21B	2.5N.m	1.8°	83mm	Albero a D - 21mm	3.0A
57SHD4934-20B	3.0N.m	1.8°	100mm	Albero a D - 20mm	3.0A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Richiedi un preventivo
