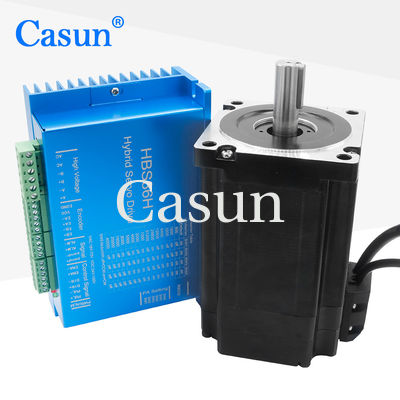

gruppo di alimentazione Mach3 di Kit Driver del motore passo a passo del ciclo chiuso del NEMA 34 del corredo 86x86x107mm 4.5N.M della macchina del laser

gruppo di alimentazione Mach3 di Kit Driver del motore passo a passo del ciclo chiuso del NEMA 34 del corredo 86x86x107mm 4.5N.M della macchina del laser

Marchio:	Casun
Numero di modello:	86HSE4N+HBS860H
moq:	1 pz
Prezzo:	$100-$140
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

4.5N.m

Attuale:

4.2a

Lunghezza del motore:

107mm

Lancia:

lunghezza di 33mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo a passo del ciclo chiuso del NEMA 34

Motore di 4.5N.M Closed Loop Stepper

Descrizione di prodotto

Kit Macchina Laser 86x86x107mm 4.5N.M NEMA 34 Closed Loop Stepper Motor Kit Driver PSU Mach3

Panoramica del prodotto

Il kit motore passo-passo NEMA 34 4.5N.m Closed Loop include motore passo-passo, driver, alimentatore e kit CNC Mach3. La serie di motori passo-passo ibridi da 86 mm offre una potente coppia di mantenimento in varie dimensioni. Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi.

Coppia elevata e alta precisione
Ideale per apparecchiature dell'industria high-tech e dell'industria elettronica
Disponibile in versioni con albero singolo o doppio
12 anni di esperienza produttiva al servizio di oltre 800 clienti
Produzione professionale di ricerca e sviluppo

Immagini del prodotto

Specifiche del motore

Angolo di passo	1.8°
Dimensioni del telaio	86mm
Numero di fasi	2 Fasi
Corrente nominale	4.2 A
Coppia di mantenimento	4.5N.m
Peso del motore	2.5 kg
Numero di conduttori	4
Connessione	Bipolare

Specifiche operative

Angolo di passo: 1.8°

Temperatura massima: 80°C massimo

Temperatura ambiente: da -20°C a 50°C

Temperatura di stoccaggio: da -20°C a 100°C

Intervallo di umidità: 85% o inferiore, senza condensa

Isolamento filo magnetico: Classe B 130°C

Resistenza di isolamento: 100M Ohm a 500 VDC

Resistenza dielettrica: 500 VDC per 1 min

Curve di coppia

Sottomodelli

Modello	Coppia di mantenimento	Corrente nominale	Resistenza per fase	Induttanza per fase	Coppia di detent	Inerzia del rotore	Filo conduttore	Lunghezza motore
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	450 g.cm²	4	56 mm
60SHD601	3200 mN.m	4.2 A	0.75 Ω	3.7 mH	120 mN.m	580 g.cm²	4	86 mm
60SHD6602	2500 mN.m	3 A	1.55 Ω	3.7 mH	120 mN.m	580 g.cm²	4	-

Applicazioni e opzioni

I motori passo-passo ad anello chiuso sono particolarmente utili in applicazioni in cui il posizionamento preciso è fondamentale, come macchine CNC, stampanti 3D, robotica e sistemi di automazione. Offrono prestazioni migliorate, coppia maggiore ad alte velocità e errori di posizione ridotti rispetto ai tradizionali motori passo-passo ad anello aperto.

Encoder

Freno

Riduttore

Albero
