Casun nema11 nme14 motore passo-passo lineare esterno TR5X2 ibrido Motore passo-passo prigioniero per apparecchiature di bellezza

Casun nema11 nme14 motore passo-passo lineare esterno TR5X2 ibrido Motore passo-passo prigioniero per apparecchiature di bellezza

Marchio:	Casun
Numero di modello:	28SHD4209-76NT
moq:	1 pz
Prezzo:	$9-$18
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Attuale:

0.5Amp

Coppia di mantenimento:

90mN.m

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Nme14 Motore passo lineare esterno

Casun Nema11 motore a passo lineare

Descrizione di prodotto

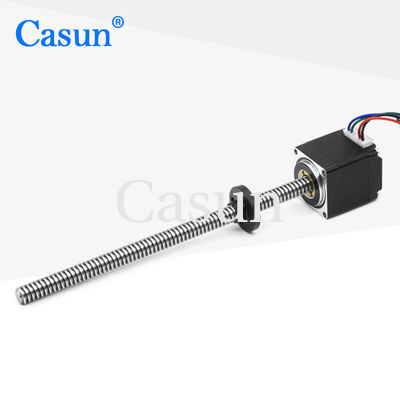

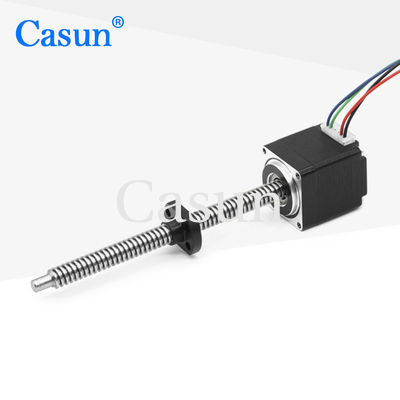

Motore passo-passo lineare esterno Casun Nema11 Nme14 TR5X2 Captive Ibrido per apparecchiature di bellezza

Il motore passo-passo Nema11 con dimensioni del telaio 28mm x 28mm e vite lineare captive è progettato per macchine di bellezza e altre applicazioni di controllo del movimento di precisione che richiedono movimento lineare. Questo motore è dotato di una vite captive che si muove linearmente, fornendo un posizionamento preciso e accurato.

Come altri motori della serie di motori passo-passo ibridi da 28 mm, questo motore offre una potente coppia di mantenimento e può essere utilizzato con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. La serie è disponibile in varie dimensioni e può essere personalizzata per soddisfare requisiti specifici.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione passo-passo ibrida
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	1.8°
Dimensioni del telaio	28 mm
Numero di fasi	2 fasi
Corrente nominale	0.5Amp
Coppia di mantenimento	90mN.m
Resistenza	- ohm
Induttanza	- mH
Inerzia del rotore	- g-cm²
Peso del motore	0.12kg
Vite di comando	Tr5X2
Connessione	Bipolare

Specifiche operative

Angolo di passo	1.8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo del rotore	Classe B 130 gradi C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto
Gioco radiale dell'albero	0.02Max. (carico 450g)
Gioco assiale dell'albero	0.08Max. (carico 450g)
Forza radiale massima	28N (20mm dalla flangia)
Forza assiale massima	10N

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0.13N.m	1.8°	20mm	Albero a D - 20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Albero a D - 20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Albero a D - 20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Albero a D - 24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Albero a D - 24mm	2.1A

Opzioni disponibili

Encoder

Freno

Riduttore

Albero

Se le nostre opzioni di motore standard non soddisfano i tuoi requisiti specifici, possiamo offrire soluzioni personalizzate per soddisfare le tue esigenze. Le nostre opzioni di personalizzazione includono, ma non sono limitate a:

Alberi speciali: diametro, lunghezza, forma e materiale dell'albero personalizzati
Parametri di avvolgimento: numero di poli, calibro del filo e schema di avvolgimento personalizzati
Dimensioni di installazione: dimensioni di installazione del motore modificate
Fili di piombo con requisiti speciali: lunghezza, tipo e numero personalizzati
Connettori: connettori aggiunti o modificati per soddisfare i requisiti dell'applicazione

Il nostro team di ingegneri esperti può collaborare con te per sviluppare soluzioni personalizzate che soddisfino le tue esigenze e requisiti specifici.
