Dettagli dei prodotti

Created with Pixso. Casa Created with Pixso. prodotti Created with Pixso.
Motore passo a passo del ciclo vicino
Created with Pixso.

NEMA 34 Motore a scatto a circuito chiuso 86*86*176mm 24V per apparecchiature mediche kit CNC

Nome

NEMA 34 Motore a scatto a circuito chiuso 86*86*176mm 24V per apparecchiature mediche kit CNC

Marchio: Casun
Numero di modello: 86SHD4509-34QH
moq: 1pc
Prezzo: $49-$59
Condizioni di pagamento: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Informazione dettagliata
Descrizione di prodotto
Informazione dettagliata
Luogo di origine:
La Cina
Certificazione:
CE,ROHS,ISO
Corpo:
150 mm
Corrente:
6 amp
Torsione di tenuta:
12 N.M.
Personalizzato:
Il motore può essere progettato e prodotto su richiesta personalizzata.
Imballaggi particolari:
Cartone: 38x29x18cm
Evidenziare:

Motore ibrido del ciclo chiuso del NEMA 34

,

motore ibrido del ciclo chiuso di lunghezza di 150mm

Descrizione di prodotto

La serie di motori stepper ibridi da 86 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.



Caratteristiche:

  • Disponibili versioni bipolari o unipolari

  • Costruzione a passo ibrido

  • Disponibile in versioni a singolo o doppio albero

  • Omologazione CE e RoHS

  • Personalizzazioni su richiesta

Dimensioni

NEMA 34 Motore a scatto a circuito chiuso 86*86*176mm 24V per apparecchiature mediche kit CNC 0



















Specifiche del motore



Settimo angelo.



10,8 °

Dimensione del telaio



86 mm

Numero di fasi



Fase 2

Corrente nominale



6 Amperi

Torsione di tenuta



12 N.m.

Resistenza



0.69 mm

Induttanza



7.2mH

Inerzia del rotore



3600 g-cm2

Peso del motore



50,5 kg

Codificatore Pulso



1000

Connessione



Bipolare







Specificativi di funzionamento



Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto



Codatore

Tensione: 5 v

Output: A + A - B + B - Z + Z -













Curve di coppia









Sotto-modelli

Modello Torsione di tenuta Angolo di passo Distanze Tipo di pozzo Corrente nominale
42SHD4950 0.13N.m. 10,8° 20 mm D Flusso 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Flusso 20 mm 0.4A
42SHD0261 0.45N.m. 10,8° 40 mm D Flusso 20 mm 1.68A
42SHD4425 0.59N.m. 10,8° 48 mm D Acciaio 24 mm 2.0A
42SHD4813 0.8N.m. 10,8° 60 mm D Acciaio 24 mm 2.1A

Scarica



Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze


Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

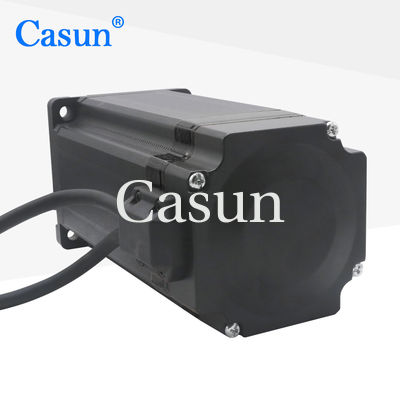

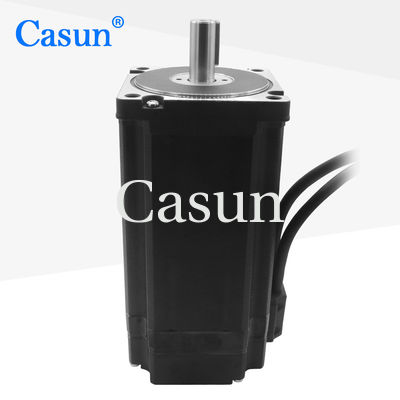

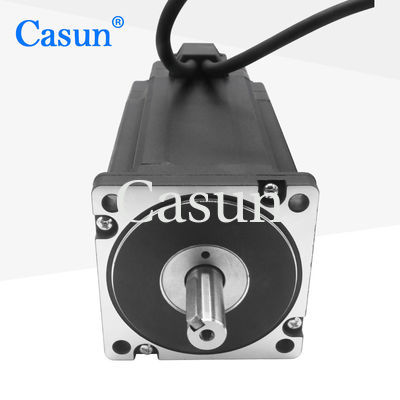

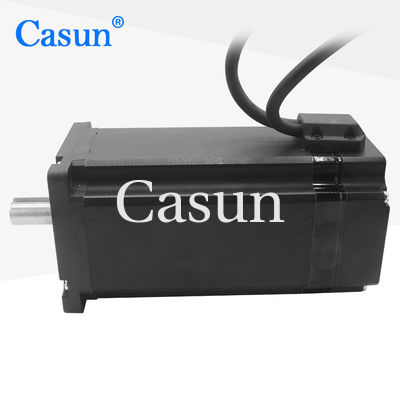

NEMA 34 Motore a scatto a circuito chiuso 86*86*176mm 24V per apparecchiature mediche kit CNC 1 NEMA 34 Motore a scatto a circuito chiuso 86*86*176mm 24V per apparecchiature mediche kit CNC 2 NEMA 34 Motore a scatto a circuito chiuso 86*86*176mm 24V per apparecchiature mediche kit CNC 3 NEMA 34 Motore a scatto a circuito chiuso 86*86*176mm 24V per apparecchiature mediche kit CNC 4





Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
