57x57x54mm NEMA 23 1.8deg bipolare 1.2Nm 170oz del motore passo a passo di 4 cavi. Per nel CNC di asse di XYZ

57x57x54mm NEMA 23 1.8deg bipolare 1.2Nm 170oz del motore passo a passo di 4 cavi. Per nel CNC di asse di XYZ

Marchio:	Casun
Numero di modello:	57SHD4407-28BH
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

1.2N.m

Attuale:

2.0a

Lunghezza del motore:

54 mm

Lancia:

Lunghezza rotonda dell'asse 28mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

NEMA 23 del motore passo a passo di 4 cavi

Un motore passo a passo bipolare di 4 cavi

Descrizione di prodotto

Nema 23 Bipolar 1.8deg 1.2Nm (170oz.in) 57x57x54mm 4 fili motore passo per asse XYZ CNC

La serie di motori stepper ibridi da 57 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Alta coppia e alta precisione
Specialista professionale in soluzioni per il sistema di trasmissione
I nostri ingegneri saranno in contatto entro 48 ore per fornire la migliore soluzione
Per apparecchiature dell'industria ad alta tecnologia e dell'elettronica
Alta coppia e alta precisione

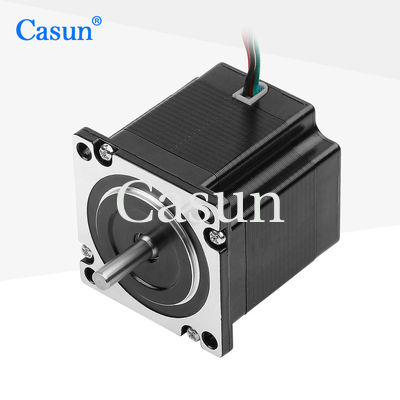

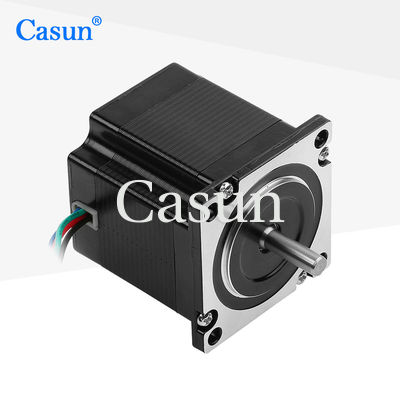

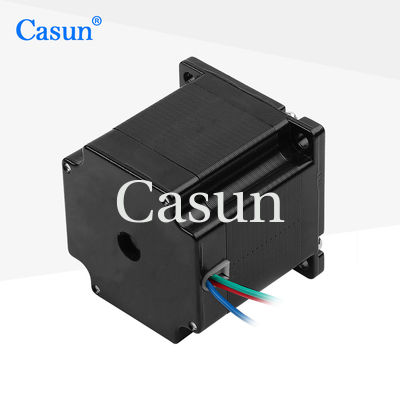

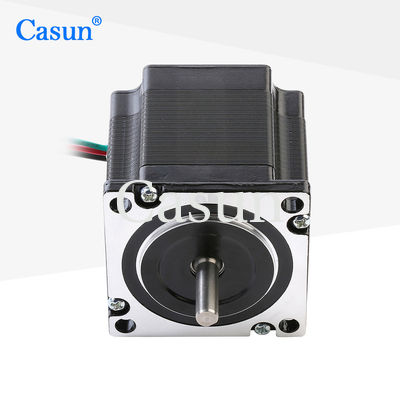

Apparizione

57x57x54mm NEMA 23 1.8deg bipolare 1.2Nm 170oz del motore passo a passo di 4 cavi. Per nel CNC di asse di XYZ 0

Dimensioni

57x57x54mm NEMA 23 1.8deg bipolare 1.2Nm 170oz del motore passo a passo di 4 cavi. Per nel CNC di asse di XYZ 1

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	57 mm
Numero di fasi	Fase 2
Corrente nominale	2.0 A
Torsione di tenuta	1.2 N.m.
Resistenza	1.4 ohm
Induttanza	5 mH
Inerzia del rotore	260 g-cm2
Peso del motore	00,6 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Distanze	TTipo di albero	Corrente nominale
57SHD4013-21B	0.6N.m.	10,8°	41 mm	D Acciaio 21 mm	1.0A
57SHD4415-21B	1.1 N.m.	10,8°	54 mm	D Acciaio 21 mm	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 mm	D Acciaio 21 mm	3.0A
57SHD4913-21B	2.5 N.m.	10,8°	83 mm	D Acciaio 21 mm	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 mm	D Flusso 20 mm	3.0A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
