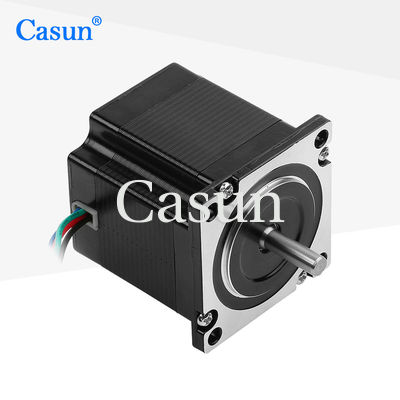

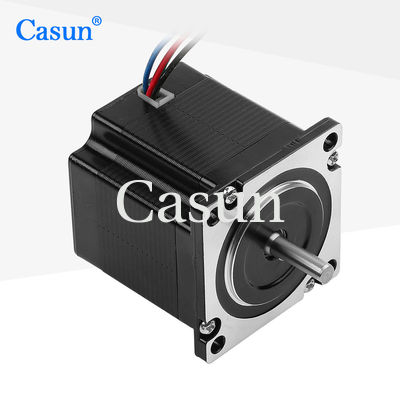

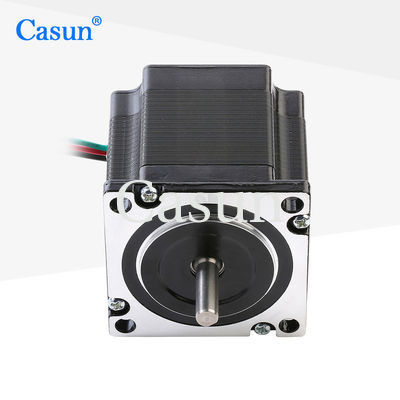

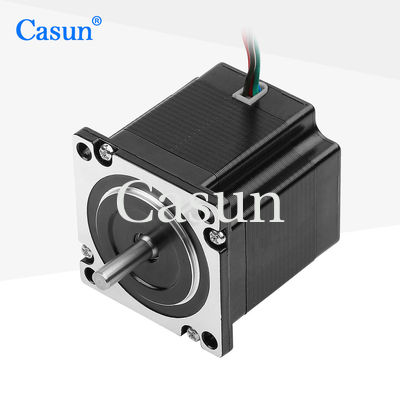

Il NEMA 23 1.2Nm bipolare 2.8A 2.5V 4 fissa il motore passo a passo 57x56mm per automazione

Il NEMA 23 1.2Nm bipolare 2.8A 2.5V 4 fissa il motore passo a passo 57x56mm per automazione

Marchio:	Casun
Numero di modello:	57SHD4425-21B1
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

1.2N.m

Attuale:

2.8A

Lunghezza del motore:

54 mm

Lancia:

Lunghezza rotonda dell'asse 21mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

2.5V 4 fissa il motore passo a passo

Un motore passo a passo bipolare di 4 cavi

Descrizione di prodotto

Nema 23 Bipolar 1.2Nm 2.8A 2.5V 57x56mm 4 fili motore passo per automazione

La serie di motori stepper ibridi da 57 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Alta coppia e alta precisione
Specialista professionale in soluzioni per il sistema di trasmissione
Fornire "certificazioni internazionali multiple"
Offriamo servizi personalizzati e accettiamo la produzione su contratto
Alta coppia e alta precisione

Apparizione

Il NEMA 23 1.2Nm bipolare 2.8A 2.5V 4 fissa il motore passo a passo 57x56mm per automazione 0

Dimensioni

Il NEMA 23 1.2Nm bipolare 2.8A 2.5V 4 fissa il motore passo a passo 57x56mm per automazione 1

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	57 mm
Numero di fasi	Fase 2
Corrente nominale	2.8 A
Torsione di tenuta	1.2 N.m.
Resistenza	0.9 ohm
Induttanza	2.5 mH
Inerzia del rotore	300 g-cm2
Peso del motore	00,7 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Distanze	TTipo di albero	Corrente nominale
57SHD4013-21B	0.6N.m.	10,8°	41 mm	D Acciaio 21 mm	1.0A
57SHD4415-21B	1.1 N.m.	10,8°	54 mm	D Acciaio 21 mm	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 mm	D Acciaio 21 mm	3.0A
57SHD4913-21B	2.5 N.m.	10,8°	83 mm	D Acciaio 21 mm	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 mm	D Flusso 20 mm	3.0A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
