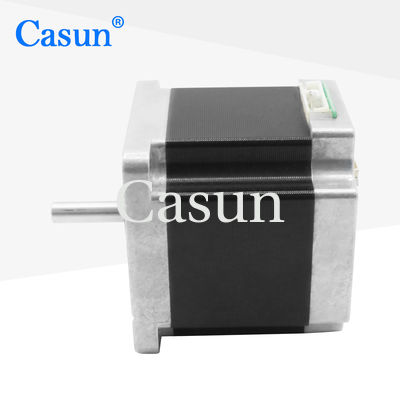

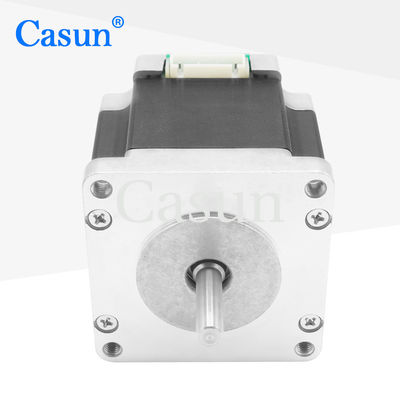

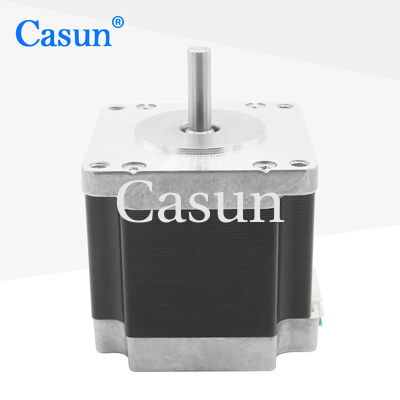

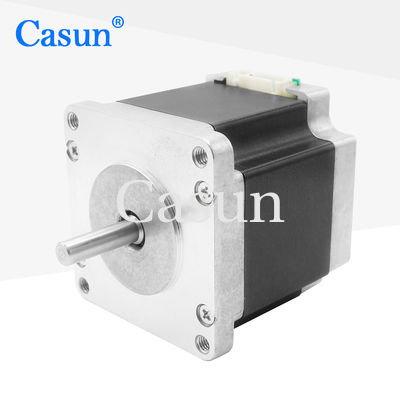

Il CNC ha chiuso il motore passo a passo del ciclo con la fase 3 1.5A del NEMA 24 del codificatore 800mN.M

Il CNC ha chiuso il motore passo a passo del ciclo con la fase 3 1.5A del NEMA 24 del codificatore 800mN.M

Marchio:	Casun
Numero di modello:	60SHF0504-24Q
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1.2°

Coppia di mantenimento:

800mN.m

Attuale:

1.5a

Lunghezza del motore:

58 mm

Lancia:

Lunghezza rotonda dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Il CNC ha chiuso il motore passo a passo del ciclo

Motore passo a passo del ciclo chiuso con il codificatore

Motore passo-passo a ciclo chiuso 1.5A

Descrizione di prodotto

Motore passo-passo CNC a circuito chiuso con encoder 800mN.M NEMA 24 a 3 fasi 1.5A

Motore passo-passo Casun con encoder 800mN.m NEMA 24 a 3 fasi 1.5A Motore passo-passo a circuito chiuso per CNC

Motore passo-passo NEMA 24 con encoder magnetico 60×60×58mm 1.5A. La serie di motori passo-passo ibridi da 60 mm offre una potente coppia di mantenimento in varie dimensioni. Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. Scegliere una versione base o richiedere la propria configurazione personalizzata.

Caratteristiche

Coppia elevata e alta precisione
Per apparecchiature dell'industria high-tech e dell'industria elettronica
Disponibile in versione con albero singolo o doppio
Fondata in Cina da 12 anni e ha servito oltre 800 clienti
Produzione professionale di ricerca e sviluppo

Aspetto

Dimensioni

Specifiche del motore

Angolo di passo 1.2°

Dimensioni del telaio 60 mm

Numero di fasi 3 fasi

Corrente nominale 1.5 A

Coppia di mantenimento 800 mN.m

Resistenza 3.6 ohm

Induttanza 7.0 mH

Inerzia del rotore 260 g-cm²

Peso del motore 0.6 kg

Numero di fili 4

Connessione Bipolare

Specifiche operative

Angolo di passo 1.8°

Temperatura massima 80°C massimo

Temperatura ambiente -20°C a 50°C

Temperatura di stoccaggio -20°C a 100°C

Intervallo di umidità 85% o inferiore, senza condensa

Isolamento del filo magnetico Classe B 130°C

Resistenza di isolamento 100M Ohm a 500 VDC

Resistenza dielettrica 500 VDC per 1 min

Sottomodelli

Modello	Coppia di mantenimento	Corrente nominale	Resistenza per fase	Induttanza per fase	Coppia di detent	Inerzia del rotore	Filo di piombo	Lunghezza del motore
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	450 g.cm²	4	56 mm
60SHD4601	3200 mN.m	4.2 A	0.75 Ω	3.7 mH	120 mN.m	580 g.cm²	4	86 mm
60SHD6602	2500 mN.m	3 A	1.55 Ω	3.7 mH	120 mN.m	580 g.cm²	4	-

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.
