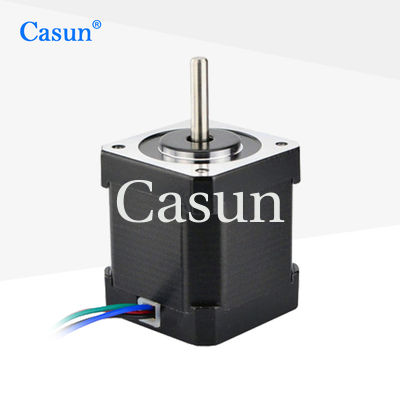

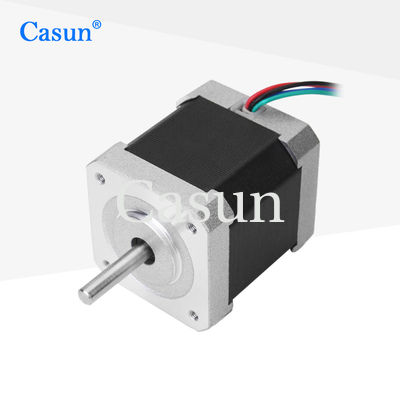

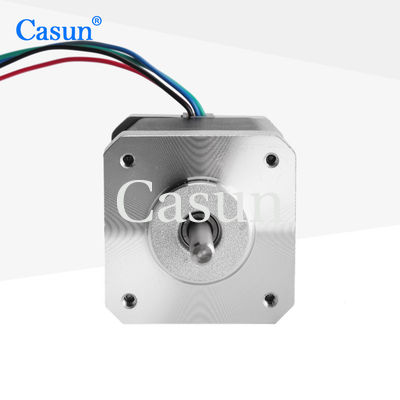

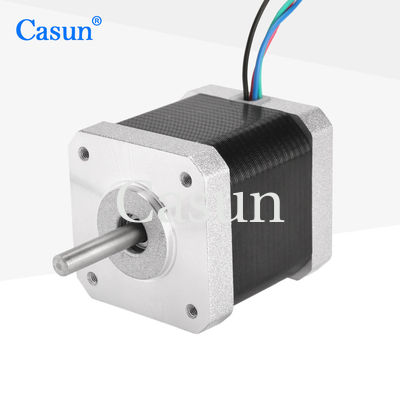

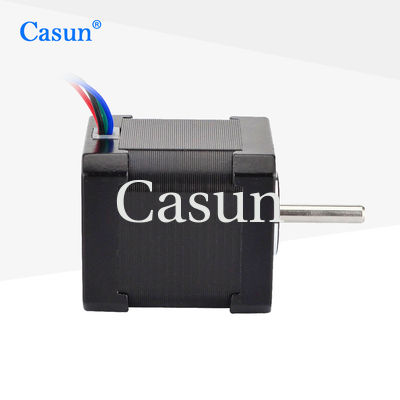

Motore passo-passo ibrido NEMA 17 42x42x48mm / 1.68A 4.2kg.Cm Bipolare per stampante 3D

Motore passo-passo ibrido NEMA 17 42x42x48mm / 1.68A 4.2kg.Cm Bipolare per stampante 3D

Marchio:	Casun
Numero di modello:	42SHD4438-24H
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/A,T/T,L/C,D/P
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

4.2kg.cm

Attuale:

1.68A

Lunghezza del motore:

48 mm

Lancia:

Lunghezza rotonda dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore passo a passo ibrido del NEMA 17

Motore passo a passo ibrido per la stampante 3D

motore passo a passo ibrido 1.68A

Descrizione di prodotto

NEMA 17 Hybrid Stepper Motor 42x42x48mm / 1.68A 4.2kg.Cm Bipolar Stepper per stampante 3D

Visualizzazione del prodotto

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.Scegli una versione di base o richiedi la tua configurazione personalizzata.

Il motore passo-passo ibrido NEMA 17 presenta una dimensione del corpo di 42x42x48 mm e un angolo di passo di 1,8 °, fornendo un controllo del movimento di alta precisione e liscio.Macchine CNC, e progetti di automazione.

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.
Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.
Scegli una versione di base o richiedi la tua configurazione personalizzata.

Specificità principali

Modello: motore a passo ibrido NEMA 17
Dimensione del corpo: 42x42x48mm
Angolo di passo: 1,8°
Corrente nominale: 1,68A/fase
Torsione di tenuta: 4,2 kg.cm
Cablaggio: 4 condotti con cavo da 1 m e connettore da 2,54 mm
Tipo: motore passo-passo bipolare

Applicazioni

Stampanti 3D (sostituzione e aggiornamenti)
Macchine per la lavorazione del ferro o del carbonio
Macchine per la lavorazione del metallo
Robotica e sistemi di automazione

Caratteristiche

Disponibili versioni bipolari o unipolari
Accettare la produzione a contratto
Disponibile in versioni a singolo o doppio albero
Stabilito in Cina da 12 anni con oltre 800 clienti serviti
Ricerca e sviluppo professionale

Apparizione

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.68 A
Torsione di tenuta	4.2 kg.cm
Resistenza	1.65 ohm
Induttanza	37 mH
Inerzia del rotore	72 g-cm2
Peso del motore	0.38 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Disponibile

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con esigenze particolari, connettori, ecc.

Perché scegliere questo motore NEMA 17 passo?

Fornisce una coppia stabile, un controllo preciso del movimento e una forte compatibilità con le popolari stampanti 3D e le schede di controllo CNC.

Installazione e compatibilità

Le dimensioni di montaggio standard NEMA 17 garantiscono una facile installazione e una ampia compatibilità su una vasta gamma di macchine e progetti fai da te.

Prodotti correlati

NEMA 17 Motore passo a passo ad alta coppia 48 mm
NEMA 23 Motore passo-passo industriale
Motoristi passo a passo (A4988, TMC2209, DM542)

Opzioni

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.
