Micro motore passo a passo 3.0N.M For Robot dell'alto di coppia di torsione ente del NEMA 23 112mm

Micro motore passo a passo 3.0N.M For Robot dell'alto di coppia di torsione ente del NEMA 23 112mm

Marchio:	Casun
Numero di modello:	57SHD4974-21BH
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

3.0N.m

Attuale:

4.0A

Lunghezza del motore:

112 mm

Lancia:

Lunghezza piana di macinazione dell'asse 21mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

motore passo a passo del corpo di 112mm micro

Micro motore passo a passo del NEMA 23

Micro motore passo a passo di alta coppia di torsione

Descrizione di prodotto

Motore passo-passo micro NEMA 23 con corpo da 112 mm e coppia elevata 3,0 N.M per robot

Motore passo-passo micro NEMA 23 con corpo da 112 mm, 2 fasi, 1,8 gradi, 3,0 N.m per robot

La serie di motori passo-passo ibridi da 57 mm offre una potente coppia di mantenimento in una varietà di dimensioni. Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. Scegli una versione base o richiedi la tua configurazione personalizzata.

Caratteristiche principali

Coppia elevata e alta precisione
Per apparecchiature dell'industria high-tech e dell'industria elettronica
Molteplici certificazioni internazionali
Fondata in Cina da 12 anni con oltre 800 clienti serviti

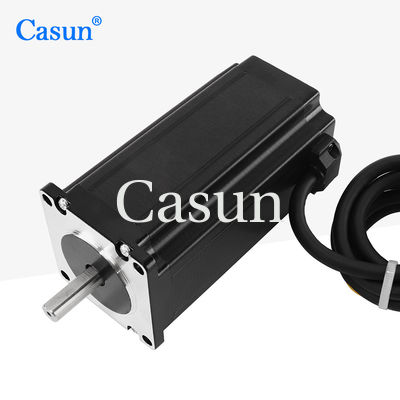

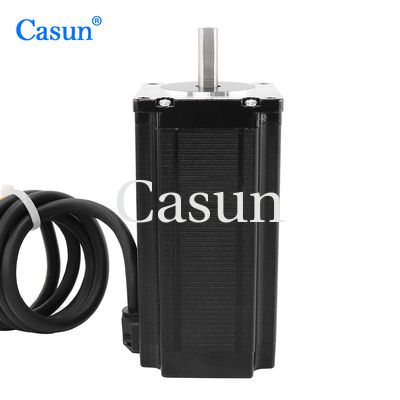

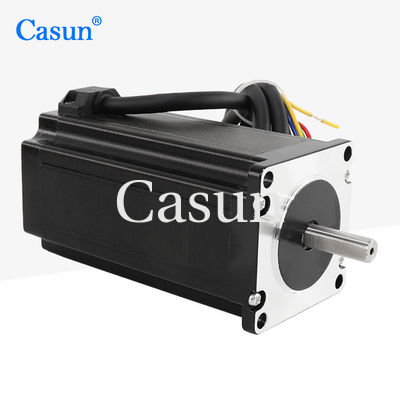

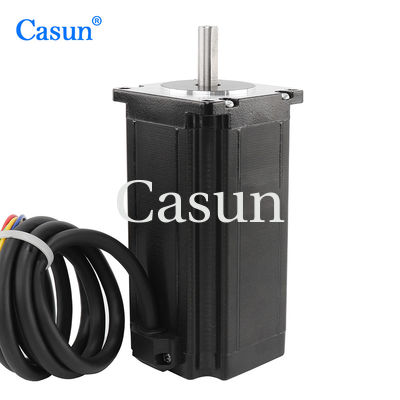

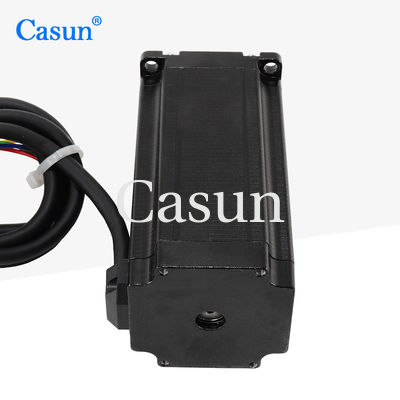

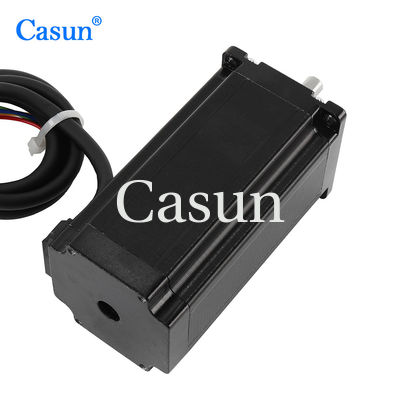

Aspetto

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensioni del telaio	57 mm
Numero di fasi	2 fasi
Corrente nominale	4,0 A
Coppia di mantenimento	3,0 N.m
Resistenza	1,6 ohm
Induttanza	6,8 mH
Inerzia del rotore	800 g-cm²
Peso del motore	1,7 kg
Numero di conduttori	4
Connessione	Bipolare

Specifiche operative

Angolo di passo: 1,8°

Temperatura massima: 80°C massimo

Temperatura ambiente: da -20°C a 50°C

Temperatura di stoccaggio: da -20°C a 100°C

Intervallo di umidità: 85% o inferiore, senza condensa

Isolamento del filo magnetico: Classe B 130°C

Resistenza di isolamento: 100M Ohm a 500 VDC

Resistenza dielettrica: 500 VDC per 1 minuto

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza	Tipo di albero	Corrente nominale
57SHD4013-21B	0,6 N.m	1,8°	41 mm	Albero a D da 21 mm	1,0 A
57SHD4415-21B	1,1 N.m	1,8°	54 mm	Albero a D da 21 mm	3,0 A
57SHD4816-21B	2,0 N.m	1,8°	76 mm	Albero a D da 21 mm	3,0 A
57SHD4913-21B	2,5 N.m	1,8°	83 mm	Albero a D da 21 mm	3,0 A
57SHD4934-20B	3,0 N.m	1,8°	100 mm	Albero a D da 20 mm	3,0 A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.
